Как сделать дренаж вокруг дома своими руками

Как правильно сделать отмостку вокруг дома

Отмосткой называют защитную дорожку с твердым или насыпным покрытием, устроенную с примыканием к стене по всему периметру здания. Основное ее назначение — это отвод дождевых и талых вод, падающих с кровли возле фундамента и способствующих его преждевременному разрушению.

Кроме этого, она используется в качестве удобного пешеходного прохода и декоративного оформления при благоустройстве прилегающей к дому территории. Использование при устройстве отмостки плотных или насыпных утеплителей позволяет защитить фундамент от воздействия низких температур и уменьшить потери тепла через ограждающие конструкции.

Достаточно простое устройство такого защитного покрытия решает одновременно несколько важных задач, связанных с защитой и благоустройством, не требуя больших финансовых вложений. При этом сделать его можно самостоятельно, не приглашая для этого специалистов-строителей.

Для свайных, глубоких столбчатых и винтовых фундаментов наличие отмостки обязательным не является, но ее часто делают в качестве элемента благоустройства территории и как удобную пешеходную дорожку.

Конструкция отмостки

Защитное покрытие необходимо делать по всему периметру дома, поскольку необходимо обеспечить защиту всего фундаментного массива. Основные требования о том, как правильно сделать отмостку вокруг дома своими руками, изложены в СНиП 2.02.

01-83, где сказано, что на нормальных грунтах ее ширина должна быть не менее 600 мм, а на просадочных — не менее метра. В общем случае ширина покрытия должна выходить не менее чем на 200 мм за выступающий срез кровли.

Максимальная ширина не регламентируется.

Общий чертеж отмостки.

Твердое покрытие должно быть уложено на плотное основание толщиной не менее 15 см. Уклон отмостки от здания — не менее 0,03%, с превышением нижней бровки над планировочной отметкой более 5 см. Отвод ливневых вод должен осуществляться в ливневую канализацию или лотки.

Качественно выполненная утепленная отмостка должна состоять из трех основных слоев:

• поверхностного водонепроницаемого;
• подстилающего из гравия или смеси щебня с песком;
• утепляющего из пенополистирола.

В качестве дополнительного слоя может быть использован геотекстиль, который будет достаточно надежной гидроизоляцией от поднимающихся весной грунтовых вод, а так же предотвратит возможное прорастание сорных растений.

Материалы для покрытия верхнего слоя

Материалы, применяемые для верхнего слоя при устройстве отмостки, достаточно разнообразны и имеют свои отличительные особенности. Самым простым и недорогим является обыкновенная глина.

С ее помощью можно создать достаточно надежный гидрозамок. Такая защита часто встречается в сельской местности.

Однако современные застройщики уже давно отказались от столь примитивных материалов и используют более эффективные технологии.

Варианты.

Самый распространенный вариант то, как сделать отмостку, — устройство бетонного покрытия. Его можно просто и быстро смонтировать самостоятельно, не вкладывая больших финансовых средств. При этом бетон отличается высокой прочностью и долговечностью, а также допускает в дальнейшем его покрытие тротуарной плиткой для улучшения внешнего вида.

Брусчатка может быть уложена на утрамбованную песчаную подушку. Она имеет красивый внешний вид, но дороже плитки и несколько сложнее в укладке. При использовании брусчатки необходимо обеспечить качественную заделку швов для полной герметизации верхнего слоя.

Схема бетонной отмостки в разрезе.

Устройство отмостки из природного камня выглядит очень красиво и прослужит без ремонта долгие годы. Однако высокая стоимость материала снижает возможность его широкого применения.

Асфальт из-за неприятного запаха в жаркую погоду используют редко. Кроме того, такой самодельный материал не отличается высокой прочностью, а покупка заводского обходится куда дороже устройства бетонной стяжки.

По внешнему периметру отмостки рекомендуется укладка керамических или асбестоцементных лотков для организованного отвода воды из зоны расположения здания. Так же очень важную роль играет правильно выполненная водосточная система.

Устройство бетонной отмостки своими руками

Для устройства защитного покрытия из бетона вам потребуются следующие материалы:

• цемент марки ПЦ400 или ПЦ500;
• речной или мытый песок;
• гравий или щебень фракции до 40 мм;
• плиты утеплителя из пенополистирола;
• доска и битум для ее обработки от гниения;
• арматурную сетку с ячейкой 100х100 мм;
• глина или геотекстиль.

Материалы и инструменты

После изучения СНиПов и исследования геологических особенностей участка, составления схемы и сметы необходимо заготовить материалы и запастись инструментами, которые понадобятся во время работ.

Материалы

• Трубы для устройства дренов расчетной длины и диаметра. Для этой цели подойдут специальные гофрированные изделия с перфорацией. Как вариант, можно применить канализационные трубы большого диаметра, предварительно просверлив в них отверстия.
• Кольца для устройства смотровых и дренажных колодцев.
• Геотекстиль – нетканый материал, с помощью которого будет укутан наполнитель, защищающий дрены от заиливания.
• Крупнозернистый песок, щебень разных фракций, предназначенных для создания водоносного слоя и подушки.

Инструменты:

⦁ совковая и штыковая лопаты;

⦁ тачка, ведра;

⦁ рулетка, бечевка;

⦁ ножовка по металлу;

⦁ строительный уровень, гидроуровень;

⦁ отвес и пр.

Это не полный перечень материалов и инструментов. В каждом конкретном случае он может быть дополнен.

Дренаж участка с глинистой почвой

Построить функциональный дренаж на участке с глинистой почвой – непростая задача. Дело в том, что глина сама по себе является тяжелой не только для выращивания культурных растений, но и для водоотведения. На усадьбе с глинистой почвой вода стоит долго и, как следствие, причиняет немалый ущерб хозяйству.

А расположенные близко к поверхности грунтовые воды способны привести к еще большим проблемам. Так, зимой в морозы глина, напитанная водой, промерзает на большую глубину, что приводит к ее вспучиванию. От этого быстро разрушаются фундаменты построек на участке, гибнут деревья и кустарники.

На таких почвах следует строить глубинную дренажную систему, которая призвана осушить территорию и сохранить жизнедеятельность хозяйства. Дренаж своими руками на глинистой земле возможен, но только по качественно составленному проекту.

Работы необходимо начинать с верхней точки дачного участка. Сначала очищают пространство от мусора, убирают деревья на пути дренажных веток (корни могут повредить дрены). После разметки приступают к рытью траншей, соблюдая при этом необходимый уклон для укладки центральной трубы и ответвлений. Дно траншеи утрамбовывают и насыпают песчаную подушку слоем 10–15 см.

Затем устраивают места для дренажных колодцев. В дальнейшем на дно траншей простилают геотекстиль, за ним слой щебня, укладывают дрены, монтируют колодцы и заводят дрены в них. Обустраивают накопительные колодцы. Трубы засыпают щебнем и оборачивают геотекстилем. Сверху загружают смесь щебня и песка, присыпают грунтом.

На глинистых грунтах, кроме глубинного дренажа, может потребоваться обустройство отводных канав по периметру участка. Все зависит от скорости оттока воды по основной системе.

Особенности дренажной системы на склоне

Участки с уклоном до 8% считаются условно ровными. Для обустройства на них дренажа подходят стандартные процедуры, описанные ранее.

А вот дренаж участка на склоне имеет особенности, учитывать которые необходимо при создании систем дренирования. Главная задача такой системы состоит в предотвращении размыва почв и защите построек от разрушительного действия воды.

Важным остается вопрос залегания грунтовых вод. Если они близко подходят к поверхности, то дренаж на участке с уклоном делают для снижения уровня до глубины промерзания почвы.

Для этого устраивают комбинированную систему водоотведения, состоящую из открытых канав с заглублением и глубинного дренажа. Обязательно на участках с уклоном строят добротный водоприемник. В качестве приемника можно использовать естественный водоем.

Сложности дренажа торфяного участка

Если вы стали обладателем участка на торфяной почве, будьте готовы к постоянным работам по его осушению. На торфяниках всегда высокий уровень грунтовых вод и единственным радикальным средством, способным спасти ваши постройки от разрушения, становится поднятие участка за счет подсыпки. Что посыпать, подскажут местные жители, которые знают все тонкости геологии.

Безусловно, одна подсыпка не спасет ситуацию – понадобится дренаж торфяного участка, главной задачей которого останется снижение уровня грунтовых вод, а потом уже – отвод дождевой и талой воды.

Фильтрующие и накопительные колодцы

При отсутствии возможности сброса воды в естественные водосборники: кюветы, речки, пруды, ничего не остаётся, как обустроить колодец. Вариантов два: колодец с дренирующим дном и накопительная ёмкость.

Дренаж дачного участка

Вариант 1. С дренажными колодцами

Суть устройства дренажного колодца заключается в том, что попадающая в него вода фильтруется и просачивается в более глубокие почвенные слои. В системе трубного водоотвода их может быть несколько. Их располагают в начале линии, в местах поворотов, пересечений, изменения уклона или диаметра труб.

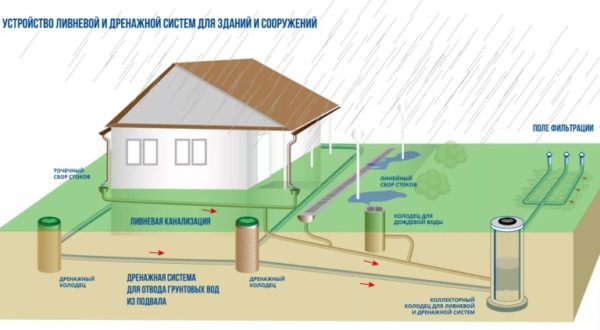

Круговой дренаж на участке со сливом в дренажные колодцы

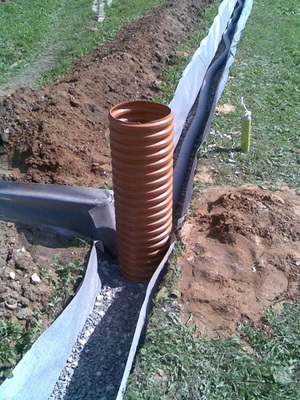

Самодельный колодец из трубы

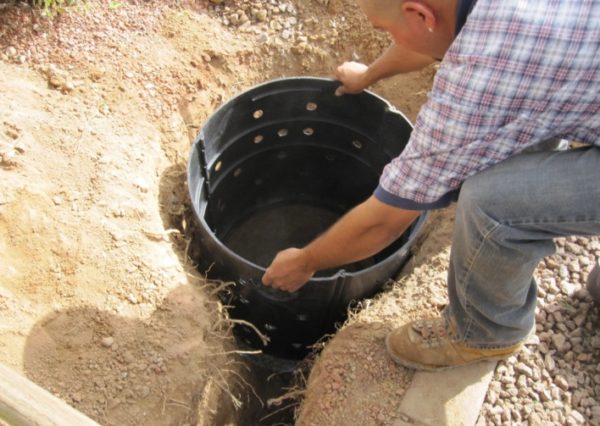

Колодец в заводском исполнении

Колодец можно соорудить из фабричных бетонных колец с перфорацией, приобрести готовое пластиковое изделие, либо отрезать кусок трубы большого диаметра, сделать в её стенках отверстия и установить в цилиндрический шурф глубиной 1,8-2 м на подготовленное щебневое основание.

Цены на популярные модели дренажных колодцев

Колодец дренажный

Вариант 2. С накопителем

Вода, которая собирается с участка, может быть как-то использована в хозяйстве: для мойки машин, разведения рыбы или раков, полива тепличных культур. Во всяком случае, если на участке подземные воды и так достигают высокой отметки, добавлять к ним ещё и поверхностные стоки нерационально.

• Вода может отводиться в уличный ливневой коллектор, канаву или просто в лес или речку. Для этой цели в систему внедряют не дренажный, а накопительный колодец. Разница между ними в том, что первый имеет проницаемые стенки и дно, а второй должен быть герметичным.
• В него устанавливают насос с поплавковым датчиком. Как только емкость наполняется выше заданного уровня, он начинает работать, сбрасывая излишки воды в водоотводный канал или расположенный подальше от участка дренажный колодец. Остальное всегда в запасе, и если нужно, вы можете использовать накопленную воду.

Ливневый накопитель с погруженным в воду насосом

• Она может очень выручить в случае необходимости пожаротушения. Либо, когда вы затеете во дворе какую-то постройку, которая потребует воды – например, для увлажнения утрамбовываемой песчаной подушки.
• В период летней засухи водный запас, за который не нужно платить ни копейки, пригодится и для полива грядок, страдающих от излишней влаги в другие сезоны. Ведь на дачах зачастую нет никакой воды кроме той, что её обитатели привозят себе для питья.

Электрические погружные насосы

Монтаж дренажа

Рассмотрим, как сделать дренажную систему вокруг дома двумя способами.

Для этого проводятся такие работы:

1. Фундамент с внешней стороны грунтуется специальной битумной грунтовкой.
2. На подсохшую поверхность наносится битумная мастика.
3. На мастику наклеивается арматурная сетка с ячейками 2 х 2 мм.
4. На следующий день, после застывания мастики, на сетку вновь наносится уже второй слой мастики.

На фото дренажная система вокруг дома — траншея и смотровые колодцы по краям

Подготовка фундамента закончена. Далее выполняются основные работы:

• монтируется коллекторный колодец, к которому будут подводиться дренажные трубы. Он располагается в самой нижней точке на участке;
• при помощи лазерного или строительного уровня обеспечивается уклон траншеи, проходящей возле фундамента, в сторону водосборника;
• дно траншей засыпается слоем песка не менее 5 см;
• на песок укладывается геотекстиль, стороны которого впоследствии будут заворачиваться внахлест;
• создается гравийная засыпка, имеющая толщину порядка 10 см;
• на слой гравия укладываются подготовленные перфорированные трубы. Обеспечивается их уклон в 2 градуса;
• трубы стыкуются переходниками и угловыми соединителями;
• по углам здания все трубопроводы входят в установленные смотровые колодцы;
• от смотровых колодцев прокладываются трубы, отводящие воду в сборный колодец или сливную яму. Данные трубы также располагаются в траншеях и имеют уклон;
• производится засыпка труб гравием (около 10 см) и оборачивание всего содержимого геотекстилем. Посредством синтетических веревок геотекстиль прочно фиксируется;
• дальнейшая засыпка траншей до уровня почвы осуществляется песком или дерновой землей.

Для этого вида работ также понадобятся трубы с перфорацией, щебень, песок и геотекстиль. Когда изготавливается кольцевая дренажная система вокруг дома — технология предусматривает прокапывание траншей на удалении 5-8 м от фундамента строения, чтобы исключить возможность просадки грунта вокруг него. Траншеи располагаются вокруг строения и представляют собой замкнутую систему. Глубина траншей должна быть такова, чтобы дренаж проходил ниже уровня залегания фундамента на 50 см.

Сразу же проводят траншею (или несколько траншей) по направлению к основному водосборному колодцу. Уклон траншей обеспечивается не менее 2-3 см на погонный метр. Уклон можно регулировать подсыпанием песка в нужных местах.

Схема дренажа вокруг дома

Далее проводятся следующие работы:

• дно траншей выстилается слоем песка, а затем геотекстилем, края которого заворачиваются на их стенки;
• на геотекстиль засыпается щебень слоем 10 см;
• на щебень выкладываются трубы с просверленными в них отверстиями. Диаметр труб желательно применять не менее 10 см. Желательно все трубы предварительно обернуть слоем геотекстиля, который предотвратит их засорение;

• проверяется уклон труб, который должен быть не менее 2 градусов;
• на поворотах труб монтируются смотровые колодцы, закрываемые съемными крышками. Такие же колодцы должны устанавливаться на длинных прямых участках, с шагом 12 м;
• поверх уложенных труб засыпается щебень или гравий слоем 20-30 см;
• весь «пирог» внутри траншей оборачивается с перехлестом геотекстилем;
• оставшееся в траншеях место засыпается речным песком и закрывается дерном.

Устройство дренажной системы водоотвода от фундамента зданий выполняется таким образом, чтобы она не была связана с глубинной водоотводящей системой. Многие допускают ошибку и делают отвод дождевой воды с крыши в прифундаментный дренаж. Это является ошибкой, так как эта система предназначена исключительно для отвода грунтовых вод. А попадание воды в разное время года в глубинную водоотводящую систему — способно быстро вывести её из строя.

А также очень важный момент, в котором допускают ошибку, – это недостаточный уклон водоотводящих труб и, как следствие, застой в них воды. Эту проблему очень трудно устранить после завершения всех работ

Поэтому вопросу правильного и достаточного уклона необходимо уделять внимание с самого начала устройства дренажа

Как и всякая другая инженерная сеть, дренажная система фундамента требует периодического осмотра и ухода. Это связано с загрязнением водоотводящих труб в процессе эксплуатации. Для этого предусмотрены ревизионные колодцы по углам здания. В них можно опустить шланг и с помощью струи воды под давлением вымыть весь осадок, но начинать надо с верхней точки.

Подъем участка

При высоком уровне грунтовых вод или если местность сильно заболочена, помочь может только подъем участка. Проводится подсыпка его грунтом. Это сложный и затратный метод, но эффективный. Состоит он из нескольких этапов.

• Составление подробного плана с обозначением водоносных пластов, глинистых участков, пустот.
• Снос всех строений, расчистка от мусора.
• Закладка дренажной системы, лучше всего закрытого типа.
• Перед началом отсыпки по периметру участка устраивают ленточный фундамент.
• Потом засыпают грунт слоями по 10-15 см. обычно используют песок, щебень. Каждый слой прокладывают геотекстилем, утрамбовывают, уплотняют. После этого нужно выждать 2-3 недели для усадки грунта.
• Насыпают сверху плодородную почву.
• Потом нужно засеять почву злаковыми культурами. У них разветвлённая корневая система, которая закрепит отсыпку.

Чтобы избавиться от лишней влажности, может потребоваться подъем уровня участкаИсточник marc2000.ru

Видео описание

Как правильно поднять уровень участка для его осушения, можно посмотреть в видео:

Коротко о главном

Если участок располагается на глинистых почвах или в низине, может потребоваться его осушение.

Эта процедура сложная, но вполне осуществимая. Если правильно выбрать метод осушения с учётом особенностей почв и глубины залегания грунтовых вод, можно избавиться от проблемы.

Для этого чаще всего применяют открытый или закрытый дренаж, обеспечивая отток воды в дренажные колодцы.

Если участок сильно заболочен, может потребоваться его поднятие. А для избавления от влаги во время дождей достаточно высадить на участке влаголюбивые растения.

Смотровые колодцы

Качественно сделанный смотровой колодец является залогом действенной дренажной системы вокруг вашего сооружения. Смотровой колодец необходим, чтобы обслуживать и чистить конструкцию дренажа. Без колодца система начнет постепенно засоряться и, в конце концов, станет негодной.

Есть возможность приобрести готовый компонент на строительном рынке, а можно создать собственноручно при помощи отрезка трубы из пластика необходимого диаметра. Смотровой колодец должен быть настолько широким, чтобы рука человека могла туда опускаться для очистки дренажной системы.

В точке дренажной конструкции, которая является самой низкой, необходимо установить колодец для водосбора. Наиболее популярные конструкции — это сделанные из железобетона. Глубина смотрового колодца должна быть такой, чтобы песок, находящийся на дне, не должен мешать водному току. Лишь иногда надо проводить очистку.

Принцип проведения глубинного дренажа

прокладывать дрены

Схема глубинного осушения выглядит так:

1. Вода попадает в накопительные системы.
2. Заполнив объем, перетекает в магистральную трубу.
3. Перемещается в колодец.
4. Отводится в ливневую канализацию или другой водоприемник (река, кювет).

Если речь не идет о защите фундамента, допустимо упростить ход работ, и поместить конструкции в грунт, основываясь на общих вычислениях:

• с минеральным составом грунта глубина кювета доходит до 1,5 м;
• причем параметры для цветника варьируются в значениях 0,5 -0,8 м;
• для садовых деревьев — до 1,5 м, лесных видов — 0, 9 м.

В торфяной почве вырытая траншея должна соответствовать 1 -1,6 м. Цифры обусловлены быстрым оседанием земли.

Для мелиорации применяются полимерные перфорированные трубы с сеткой отверстий в 1,5 — до 5 мм. Определенные марки оснащаются фильтрующим ситом, препятствующие засору мелкими частицами. Чтобы приобрести нужное изделие, следует провести проектные расчеты, где имеются в виду степень насыщенности водой, тип грунта и прочее. По причине высоко стоимости услуг домовладельцы покупают трубы с диаметром в 100 мм.

Поэтапная инструкция установки дрен

Еще на этапе проектирования участка необходимо продумать дренажную систему. Такой план поможет определить точное расположение перфорированных труб, а также провести расчет нужных материалов и компонентов. Рассмотрим поэтапную инструкцию:

• Проводим разметку на участке согласно подготовленному плану. Должна быть подготовлена схема дренажа вокруг дома. Необходимо выявить самую высокую и низкую точку поверхности земли. Это надо узнать для охвата всей площади.
• Далее нужно выкопать канавы необходимой глубины. Ширина канавы должна быть такой, чтобы в нее смогли вместиться перфорированные или канализационные трубы и крупный щебень.
• Затем надо организовать уклон конструкции. Проведите замеры перепадов высоты, после чего следует выставить вешки в необходимых точках. На дно канавы нужно аккуратно подсыпать песок до тех пор, пока не образуется необходимый уклон.
• Дно канавы необходимо утрамбовать. После чего надо засыпать щебень на десять сантиметров, потом снова проводится выравнивание. Дальше дно траншеи надо выстелить геотекстилем, с верхней части которого надо уложить слой гравия. Надо контролировать уклон. Далее приготовьте углубление небольшого размера, чтобы уложить перфорированные трубы.
• На подготовленный участок производится укладка перфорированных элементов, после чего их следует плотно соединить. Не забывайте проводить проверку выбранного уклона трубопровода. Проверка проводится при помощи веревки, которая натянута вдоль рва.
• Потом производится установка смотровых колодцев.
• Если на трубах не закреплен материал для фильтрации, их необходимо обернуть с помощью геотекстиля, а закрепление проводится при помощи полипропиленовой ленты.
• Проводится засыпка конструкции крупным гравием. Ширина данного слоя должна составлять 20 сантиметров.
• Трубы надо подвести к смотровому колодцу. Из него и будет вытекать вода во рвы.
• Слой для фильтрации нужно обернуть при помощи геотекстиля. При этом надо делать маленький нахлест.

Завершающим этапом процедуры является засыпка дренажной системы речным песком. Чтобы все выглядело эстетично песок также необходимо утрамбовать.

Что подразумевается под дренажем?

Под дренажем подразумевается система для отвода излишков влаги, которые накапливаются во время атмосферных осадков от жилого здания. В большинстве случаев она состоит из системы труб, по которым водные ресурсы отводятся за пределы приусадебного участка или в специально обустроенное для этого место. Среди домовладельцев бытует ошибочное мнение, что для защиты загородного дома вполне достаточно качественно бетонной отмостки, а дренаж пустая трата времени и денег. Но специалистами настоятельно рекомендуется обустраивать систему, отвода атмосферных осадков, которая обезопасит строение от избытков дождевой воды. На сегодняшний день рассматривают три системы дренажа:

• Открытая дренажная система, в которой используются ничем не накрытые траншеи, глубина и ширина которых составляет полметра. Такой вариант считается самым простым для самостоятельного воплощения. Однако рвы на приусадебном участке или вокруг дома не придают внешней привлекательности домовладению, при этом обладают незначительным сроком службы. Поэтому траншеи укрепляют при помощи различных лотков или бетона.
• Засыпные конструкции представляют собой стандартные канавы, засыпанные крупным гравием, щебнем или боем кирпича. Неоспоримым достоинством такой конструкции считается её длительный эксплуатационный ресурс, в особенности, если в процессе монтажных работ применялся геотекстиль. К основным недостаткам стоит зачислить отсутствие возможности своевременного проведения мероприятий по техническому обслуживанию и слабую пропускную способность.
• Закрытая система отвода дождевых и грунтовых вод, которая работает за счёт перфорированных труб, которые укладываются в земле. Такой дренаж имеет высокую эффективность и не имеет недостатков присущих засыпной и открытой конструкции. Однако такую систему достаточно сложно обустроить самостоятельно.

Решивши своими руками соорудить дренаж вокруг дома, домовладелец обязан разбираться с основными видами дренажных систем.
