Как сделать коптильню из газового баллона своими руками?

Параметры аппарата и барбекюшницы

Самыми распространёнными параметрами таких агрегатов являются:

• Свободная длина. Её обуславливает число шампуров. Дистанция между ними такова: 8-10 см.
• Высота: 15-20 см. Это оптимальный интервал от продукта до углей.
• Ширина, зависящая от длины шампура. Стандартами здесь являются 25-40 см.

Пример чертежа с настоящего баллона:

Менее критичным показателем считается высота от линии земли. Обычно это 80 – 120 см. Для жарки барбекю используются решётки. Очаг по высоте и длине не меняется. На ширину влияет размер решётки.

Для гриля параметры жаровни менее значимы. Но здесь нужна крышка, чтобы сохранять стабильную температуру в самой жаровне.

Подготовительные работы

На сегодняшний день во многих крупных строительных магазинах можно легко купить уже готовую коптильню, но ее стоимость иногда бывает чересчур высокой. Гораздо дешевле сделать коптильню своими руками из подручных материалов, например, как в нашем случае из газового баллона. Качество продуктов, приготовленных в ней, также будет высоким.

Коптильня из газовых баллонов

Для изготовления коптильни, как на фото, потребуется газовый баллон АГ-50. Его емкость должна составлять более 50 л.

Все подготовительные работы можно объединить в три этапа:

1. Удалить из баллона остатки газа. Откройте вентиль, переверните баллон верх дном и выпустите газ. На клапан его выхода нанесите мыльную пену, сделанную из средства для мытья посуды. Так осуществляется проверка наличия газа в баллоне. Если мыло пениться, то газ в баллоне еще есть. Все работы с баллоном следует выполнять вдалеке от открытого огня и людей.

   Работать с баллоном можно только после того, как из него полностью удален газ

2. Баллон хорошо промыть водой для удаления всех остатков газа и осадка от него. Ножовкой спилите горловину на баллоне. Для предотвращения возгорания от чрезмерного нагревания металла, место спила регулярно поливайте холодной водой.
3. Полностью заполнить баллон водой. При помощи шланга залейте воду в образовавшееся отверстие. В процессе заполнения, баллон следует периодически встряхивать. После этого воду слейте. Делайте это вдалеке от дома, так как жидкость имеет сильный запах метана.

Внимание! Не пренебрегайте личной безопасностью – запрещается резать или сваривать баллон без предварительной его очистки от остатков газа и других веществ. Все работы проводите только после полного выхода газа.

Вырезаем крышку коптильни

После полной очистки баллон становится безопасным. Теперь его можно разрезать. Положите баллон набок и сделайте метки мелом там, где должны быть дверцы. При помощи болгарки в баллоне вырежьте отверстие, оставив только в целости те места, где должны быть петли

Обратите внимание, что боковые части (кольца) должны оставаться нетронутыми. Немного ускорить процесс можно за счет использования различных резаков по металлу

Разрезать баллон можно болгаркой

Теперь следует прикрепить к дверце петли. Использовать можно любые дверные железные петли. В качестве крепления к ним вполне сгодятся обычные болты. Но надежнее будет петли приварить сварочным аппаратом. После этого дверь окончательно выпилить и зачистить все острые края. С внешней стороны дверцы приделать ручку. Для большего удобства ручку обтягивают огнеупорным не нагревающимся материалом. Купить его можно в хозяйственном магазине.

Проект коптильни из баллона

Возможны несколько вариантов устройства коптильни из газового баллона. Они отличаются по нескольким параметрам:

местонахождение топки;
обустройство дымовой камеры (способ и место установки решеток и крючков);
местоположение и оформление дверцы;
способ подачи и отвода дыма.

Топку можно сделать из другого баллона меньшей емкости, приварив ее непосредственно к коптильной камере. Если нет второго баллона, можно соорудить топку из металлических полотен и соединить ее с баллоном с помощью трубы.

Фото 1. Схема, поясняющая принцип, по которому в одном изделии сочетаются коптильня, мангал-гриль и барбекю.

При выборе второго варианта появляется возможность сделать универсальную коптильню, которая при короткой трубе (дымоходе) будет работать как устройство для горячего копчения, а при удлинении (наращивании) трубы — как для холодного.

Коптильня из двух газовых баллонов

Из двух ёмкостей получается установка, имеющая дополнительные возможности.

Аппарат для горячего копчения

Из двух баллонов разной ёмкости делается коптильная камера горячего копчения своими руками. Для такого аппарата нет необходимости разводить костёр и его допускается использовать в гараже или сарае, особенно, если установить аппарат в стене здания таким образом, чтобы дверцы оказались снаружи. Изготавливается эта коптильня из баллонов разного размера, например, 27 литров и 50 л. Устанавливаются они вертикально, один над другим.

Ёмкость меньшего размера используется в качестве топки. Пошагово она изготавливается следующим образом:

1. Выкрутить вентиля. Отмыть баллоны внутри.
2. В боковой стенке вырезать две двери шириной 1/3 окружности с промежутком 5см. Нижняя дверь 1/4 высоты корпуса для поддувала, верхняя 3/4 высоты для загрузки дров.
3. Из металла толщиной 3-5мм вырезать круг, соответствующий внутреннему диаметру печки, и просверлить в нём отверстия Ø10-16мм, превратив в колосниковую решётку. Приварить колосник внутри между дверями.
4. По краям дверей приварить полосу металла шириной 30мм. Закрепить их на петлях.
5. Из второго баллона делается коптильная камера:
6. Вырезать в стенке дверцу. Установить её на петлях.
7. В дне и верхней части баллона вырезать отверстия Ø100мм. Размещается коптильня для рыбы своими руками горячего копчения нижним отверстием над отверстием в топке, оставшимся от вентиля и при помощи электросварки соединяется с ним.
8. Присоединить к верхнему отверстию дымоходную трубу.

Эта печь для копчения своими руками будет не только готовить закуски, но и отапливать гараж или теплицу.

Коптилка холодного копчения из двух баллонов

Из двух баллонов можно сделать также коптильню для холодного копчения. Для этого печка и коптильная камера не устанавливаются друг над другом, а соединяются дымоходом длиной 3-5 метров. Принцип работы аналогичен обычным коптильням, работающим на естественной тяге:

1. Дрова горят в печке.
2. Дым проходит по дымоходу, остывая и очищаясь от конденсата и сажи.
3. Остывший дым поступает в коптильную камеру, проходит через решётки с продуктами и выходит на улицу.

Целесообразно установить эту установку в теплице. В этих помещениях печка размещается в углублении, а дымоход прокладывается вдоль всего сооружения. Дым, проходя по нему, остывает и становится пригодным для холодного копчения.

При размещении отверстия для дымохода не вместо вентиля печки, а сбоку появляется возможность установки казана или конфорки для приготовления пищи обычным способом.

Схема сборки коптилки холодного копчения из двух баллонов

Гриль из газового баллона своими руками

Фото: Гриль из газового баллона

Еще одна идея для самостоятельного изготовления – гриль из пустого пропанового баллона. Гриль отличается тем, что имеет сетку для размещения пищи, а в мангале жарка происходит с помощью шампуров. Чтобы самостоятельно соорудить гриль, достаточно проделать все перечисленные шаги, однако не изготавливать отверстия под шампуры. Вместо этого приобретите стальную нержавеющую сетку с мелкой ячейкой.

Параметры сетки должны соответствовать диаметру прибора, возможно, придется подрезать материал по габаритам. Укладывать сетку можно непосредственно перед жаркой или зафиксировать ее навсегда с помощью крепежей. Для этого в боковинах проделывают отверстия, крепят сетку к стенкам при помощи шурупов и гаек. При желании можно использовать металлический уголок.

Красивый, вместительный мангал из газового баллона будет украшать садовый участок, выполняя практическую функцию. Он непременно соберет вокруг себя всех любителей шашлыка и подарит гостям и хозяевам дома незабываемый вкус ароматного, сочного мяса.

Летний отдых за городом ассоциируется с приготовлением блюд на костре, поэтому у многих дачников есть добротная конструкция для приготовления вкусного шашлыка и овощей на свежем воздухе. Ее можно купить в магазине в готовом виде, заказать у мастеров или сделать своими руками. В последнем случае необязательно использовать дорогие металлические листы, подойдут и подручные средства.

В качестве экономичного варианта предлагаем пошаговую инструкцию по изготовлению мангала-коптильни из газовых баллонов. Если же вам нужна конструкция с барбекю, то необходимый порядок действий изложен в статье: «Мангал из газового баллона».

Теперь рассмотрим детальнее все нюансы.

Изготовление основного отсека

Приводить схемы и чертежи нет смысла, т. к. каждый будет исходить из того, что есть в наличии. Газовые баллоны также бывают различного объема. В данной конструкции будут использованы баллоны на 50 и 20 или 30 литров. Дверцу можно сделать двумя способами. Один из них подразумевает распил баллона для коптильни на две части. Одна из них и будет служить крышкой. Но при таком способе сложнее сохранить температуру на требуемом уровне, поэтому лучше вырезать ее непосредственно в стенке. С помощью мелка наносятся линии, по которым будет проходить распил болгаркой. Распил делается в несколько этапов, чтобы он получился максимально ровным

Особое внимание стоит уделить местам, где идет изгиб баллона. Стоит быть аккуратным, чтобы полотно не закусило

Читать также: Твердость полиуретана по шору

Не нужно дорезать прямоугольник до конца. Если он будет демонтирован, тогда его будет сложнее примерить на свое место. Поэтому первым делом накладываются петли. Под них делается разметка как на баллоне, так и на дверце. Небольшими прихватками делается фиксация петель на будущей коптильне. После этого производится окончательное выравнивание и проваривание всех швов. Как только задача завершена, можно с легкостью провести линию дверцы коптильни с помощью болгарки до конца. К крыше коптильни закрепляется рукоятка, за которую ее можно будет поднять. Также потребуется сделать дополнительные опоры для дверцы коптильни, чтобы она не проваливалась внутрь. Для этого по краям отверстия в коптильне приваривается две полосы металла шириной в 2 см. Их необходимо выгнуть по форме дуги баллона.

Чтобы усилить конструкцию баллона, посередине вваривается труба ¾ дюйма по всей длине. Она не даст стенкам коптильни деформироваться при высокой температуре. На нее также можно с помощью крючков из нержавеющей стали подвешивать мясо, которое необходимо приготовить методом горячего копчения. Дополнительно посередине коптильни можно соорудить решетку. Ее можно сделать самостоятельно из прутков арматуры или модифицировать те, что можно найти в старых холодильниках.

Дополнительные детали

Для собственного комфорта можно усовершенствовать готовое изделие. Делается это по желанию, данная процедура не является обязательной.

3 элемента для усовершенствования самодельного мангала-коптильни:

1. Столешница. Делать заготовки блюд дома и каждый раз выходить на улицу к мангалу неудобно. Столешница способствует комфорту при приготовлении блюд. Её можно вмонтировать в коптильню или же установить рядом с ней.
2. Навес. Особенно его ценность будет заметна в жаркие летние дни. Разумеется, при наличии навеса надо будет продумать, как вывести дымоход через крышу.
3. Колеса. Если оснастить подставку коптильни прорезиненными колёсами, то всю конструкцию, в случае необходимости, будет гораздо легче перемещать по участку.

Делаем своими руками

Все начинается с чертежа или схемы с максимальным соблюдением масштаба. Такой чертеж поможет правильно рассчитать нудный материал, и не ошибиться с габаритами.

Техника безопасности

Основную опасность будут представлять остатки пропан-бутановой смеси в баллонах. От них нужно избавиться:

• Стравить газ (не делайте это в помещении или рядом с источником огня);
• Скрутить вентили (у газовых вентилей обратная резьба, будьте внимательны);
• Заполнить баллон водой на 12 или больше часов.

Работая с болгаркой (УШМ) можно причинить себе вред. Вот некоторые советы:

• При резке диск располагайте с левой стороны от корпуса болгарки, так искры полетят между ног и не причинят вреда.
• Резать нужно от себя.
• При шлифовке держите диск под углом к поверхности не более 15о.
• Применяйте средства защиты: очки, а лучше маску, перчатки.

Важно соблюдать правила безопасности при электродуговой сварке:

• Обязательно в сему подключения сварочного аппарата установите автоматический выключатель;
• Следите за надежностью изоляции сварочных проводов;
• Не пренебрегайте заземлением корпуса сварочного аппарата;
• Применяйте средства защиты (маску или щиток) и специальную одежду.

Процесс по шагам

На примере мангал-коптильни с камерой горячего копчения из двух 50-литровых газовых баллонов.

1. Стравите газ. Открутите вентили. Помните, что у вентилей обратная резьба.
2. Заполните баллоны водой. Пусть так постоит 12-24 часа.
3. Воду слить. Не выливайте эту воду на посадки.
4. Дымогенератор будет сделан из обрезанного баллона. Всей длины 50-литровой ёмкости для этого не нужно.
5. В заготовке под дымогенератора делаем отверстие для поддувала и прорезаем крышку.
6. На заготовке под мангал прорезаем крышку. Старайтесь сделать это аккуратно – вырезанные части тоже пойдут в дело.
7. Для колосника мангала возьмите уголок и сделайте по ряду отверстий.
8. С лицевой стороны делаем пропилы и с тыльной отверстия. С шагом 8-10 см. Напротив друг друга. Это для шампуров. В отверстие и пропил должен помещаться шампур.
9. Подгоняем заслонку поддувала.
10. Привариваем петли для крышки (крышка должна ровно закрываться и лучше потратить чуть больше времени на примерку чем потом резать и переделывать) и кронштейны под колосник.
11. Колосниковая сетка режется по размеру и укладывается на кронштейны.
12. Дверца поддувала оформляется в виде шторки с направляющими. Ручкой пока будет болт.
13. Что должно получится. Крышка усилена перемычкой.
14. В мангале делаем вырезы. Дальний для подсоединения дымогенератора, ближний – для дымохода.
15. Соединяем вместе. Сварные швы потом будут зашлифованы. Рядом с петлей виден упор для крышки в открытом положении.
16. Также привариваем кронштейны под гриль решетку. Они не должны мешать жарить шашлыки. Решетку подгоняем под размер.
17. Привариваем дымоход из трубы и колена. Высота дымохода должна быть не меньше 1,5 метров.
18. Привариваем к крышкам ручки и делаем козла-подставку для всей конструкции.
19. Всё зачищается. Неровности зашлифовываются. Жаровня обезжиривается и покрывается несколькими слоями термокраски.

Ниже, готовый мангал-коптильня. На решетку кладется мясо (или что вы собрались коптить). В дымогенераторе разжигается уголь, и поверх него кладется металлическая чашка с влажной щепой. Заслонками регулируется интенсивность копчения. Чтобы следить за температурой в крышку мангала вкрутите термометр для гриля.

Сооружение ножек

Чтобы продукты и жар не опрокинулись, коптильне придается устойчивость. Для такой цели подойдут ножки, которые привариваются к изделию. В качестве опоры потребуется приобрести трубы или уголки

Важно, чтобы эти элементы были одной длины, в идеале — 80−100 см. К меткам приставляются детали и прикрепляются сваркой

Предпочтительнее делать опоры съемными. К емкости привариваются 4 болта. Далее берутся 4 трубки одинакового диаметра с болтами. В трубках изготовляется резьба, и в дальнейшем они накручиваются на болты. Таким способом трубки можно отвинтить в любую минуту, а конструкцию поместить в автомобиль.

Зачастую основа коптильня делается не съемной. Наоборот, конструкцию дополнительно усиливают, чтобы она получилась стационарной. Тогда и риски опрокидывания существенно снижаются.

Этапы работы

Первый и один из самых ответственных этапов – визуальный осмотр и подготовка емкости, которая в будущем позволит производить горячий и холодный способ копчения.

После выбора подходящего по размеру баллона необходимо провести визуальный контроль – определить наличие или удостовериться в отсутствии следов коррозии.

Использовать для дальнейшей работы рекомендуется только ту емкость, которая не повреждена ржавчиной. Все подготовительные и основные работы проводятся на открытом пространстве в целях обеспечения пожарной и личной безопасности.

Очистка емкости

Для надежности можно ополоснуть бак водой. Контролировать процесс и удостовериться в полном отсутствии опасных паров поможет обычная пена, созданная из мыла или средства для мытья посуды, которую следует нанести на закрытый вентиль.

Это важно: если вы нанесете на закрытый вентиль газового баллона мыльную пену и увидите образующиеся пузырьки, значит баллон не полностью пустой. Если же пузырьков не будет, значит — газа нет, и работы по распилу и сварке будут полностью безопасными.

Затем отрежьте вентиль болгаркой, а внутрь налейте самую обычную воду

Этот процесс поможет освободить емкость от возможной грязи и пыли

Затем отрежьте вентиль болгаркой, а внутрь налейте самую обычную воду. Этот процесс поможет освободить емкость от возможной грязи и пыли.

Эти мероприятия позволят избежать образования искры и воспламенения.

Начинаем разрезать

Как советуют профессионалы, разрез следует делать продольным. У вас получатся две половины, не обязательно равные по габаритам. Одна из них будет служить мангалом, другая — крышкой.

Сооружение ножек послужит не только опорой конструкции, но и украсит будущий мангал.

Материалом могут послужить старые, не ржавые, без повреждений трубы или кованые подставки. Они закрепляются крепкими и так же не ржавыми болтами.

Крепление крышки и ножек

• фиксация заклепками и/или болтами;
• осуществляется сварка.

После того как петли надежно закреплены, производится монтаж ручек, которые потребуются для открытия/закрытия. Крепление также производится при помощи болтов. В том месте, где располагался вентиль баллона, монтируется дымоход.

Топка – особенная часть конструкции. Этот элемент обязателен, если из баллона предполагается изготовить именно коптильню. Для ее изготовления потребуются стальные листы, которые нужно будет разрезать и сварить по определенным размерам.

В качестве топки может выступать меньший по размеру баллончик, разрезанный вдоль и приваренный в необходимом месте. Завершающий этап – укрепление коптильни. Для этого следует приварить уголки по краям конструкции.

Нет сомнений, что во время использовании самодельного мангала, емкость будет неизбежно изнашиваться и деформироваться. Есть один секрет, как продлить срок службы — приварите к внутренним стенкам уголок.

В качестве отдельного элемента топка коптильни не нужна. Ведь при создании мангала мы добиваемся герметичности, целостности всех составляющих элементов. Для дополнительной защиты в зимний период коптильню можно поместить в старый газовый шкаф.

Воздействие жара, атмосферных осадков и других негативных природных явлений может повредить металлические детали конструкции.

Если вы хотите, чтобы мангал-коптильня, созданный из старого ненужного баллона, прослужил несколько лет и не потерял своей привлекательности и производственных характеристик, необходимо защитить внешнюю сторону конструкции – покрасить или обработать составом, предотвращающим коррозию.

По отзывам мастеров, любителей делать всё своими руками, данное изделие — это удобное, современное, долговечное, необычное по внешнему виду устройство.

Оно обязательно привлечет внимание ваших гостей и друзей, если вы должным образом отнесетесь к процессу изготовлению, сделаете всё аккуратно, правильно и надёжно. Пригласив к себе на дачу гостей, вы и ваше изобретение будете в центре внимания, выходной пройдёт необычно, весело и интересно. Таким образом, поделки из старого пропанового баллона способны дать ему вторую жизнь

Подобные коптильни делают часто, поэтому найти подходящий чертеж не составит труда

Таким образом, поделки из старого пропанового баллона способны дать ему вторую жизнь. Подобные коптильни делают часто, поэтому найти подходящий чертеж не составит труда.

Смотрите видео, в котором мастер подробно рассказывает как из газового баллона сделать мангал-коптильню собственными руками:

Подставка для коптильни

Обычно коптильню для горячего копчения устанавливают на мангал или на кирпичи. Наше устройство достаточно громоздкое, чтобы его то и дело перемещать, поэтому можно изготовить аккуратную подставку. С ней удобно будет готовить блюда, ведь высота ее оптимальна. Если потребуется перенести коптильню в другое место, то это можно делать по частям: сначала сам ящик, а затем подставку для него.

Сначала определимся с высотой. Ее необходимо подобрать так, чтобы кулинар стоя мог творить свои шедевры. Обычно за пример берут высоту около одного метра. Ничего нет лучше, чем металлические уголки для конструирования станины или ножек под коптильню

Еще нужно обратить внимание на надежность опоры. Так как после заправки продуктами коптильня существенно прибавит в массе, то все уголки должны быть качественно приварены друг к другу, причем каркасы обязательно содержат диагональные распорки. Тем, кто впервые решил заняться самоделкой, желательно обратиться к более опытным наставникам

Мы же предлагаем сварить каркас из уголков в виде прямоугольного параллелепипеда. На боковых гранях содержатся диагональные усилители. Заметьте, что при таком изготовлении подставку можно транспортировать отдельно от коптильни. В некоторых же источниках встречаются советы приварить четыре ножки прямо к баллону. Вы должны выбрать наиболее подходящий для себя вариант

Тем, кто впервые решил заняться самоделкой, желательно обратиться к более опытным наставникам. Мы же предлагаем сварить каркас из уголков в виде прямоугольного параллелепипеда. На боковых гранях содержатся диагональные усилители. Заметьте, что при таком изготовлении подставку можно транспортировать отдельно от коптильни. В некоторых же источниках встречаются советы приварить четыре ножки прямо к баллону. Вы должны выбрать наиболее подходящий для себя вариант.

Особенности оборудования

Чтобы собственными силами соорудить такое оборудование, необходимы свободное время, желание, точная схема, сварочный аппарат, сам баллон и болгарка. Готовый самодельный аппарат можно использовать как:

• коптилку;
• мангал;
• гриль;
• барбекю.

Многофункциональное решение не останется без дела на участке.

За основу берутся обычные баллоны. Они выполнены из прочного металла, который хорошо нагревается и долго держит температуру на должном уровне. Форма основы эргономичная. Поэтому такая самодельная коптилка подходит для приготовления шпика, рыбы, свинины, ребрышек и т. д. Это не всегда агрегат для осуществления холодного копчения. Но устройство справляется с горячей обработкой.

Обработка готовых элементов

Если смотреть чертеж коптильни, то можно заметить только составные элементы и их размеры. А ведь мангал и коптильня также должны быть гладкими и окрашенными, чтобы хорошо смотреться на загородном фоне.

К тому же механическая обработка устраняет ржавчину, которая вызывает взрывы во время горения и порчу продуктов питания из-за специфического дыма. Поэтому баллон и остальные части после сборки рекомендуется обработать:

• Дрелью или болгаркой с насадкой-щеткой;
• Жаростойкой краской по металлу (краску обязательно надо наносить на гладкую поверхность в два слоя).

Понятно, что последняя актуальна только для наружного применения. В качестве красящего состава прекрасно зарекомендовала себя продукция Dali и High Heat. Разумеется, для мобильного металлического источника огня рекомендуется выбирать матовую краску черного цвета.

Как сделать коптильню из газового баллона: этапы процесса с фото

Теперь подробно рассмотрим весь процесс изготовления устройства для копчения своими руками, который займёт не так много времени. Следует воспользоваться готовым чертежом. Начать следует с подготовки основы.

@Stroy-okey.ru

Изготовление основы

Для начала нужно сделать разметку мелком или специальным маркером, а затем произвести распилы, не доходя несколько миллиметров до закругления бетонных торцов.

Теперь «примеряем» петли на получившиеся места и привариваем их. После этого со стороны крана необходимо приварить «колено» из труб.

Второй торец необходимо соединить с топкой для коптильни. Изнутри нужно вварить специальную трубку, которая не только поможет крышке не проваливаться глубже, но и даст возможность подвешивать мясо для копчения, что считается основной функцией нашей будущей коптильни.

@Separett.su

На дно установите специальный поддон, который будет служить для сбора жира. Желательно выстелить его фольгой, чтобы не приходилось постоянно мыть поддон. Как изготовить решетку для самодельной коптильни можно прочитать тут.

Сооружение подставки

Теперь изготовим ножки для коптильни, чтобы можно было поставить её у себя во дворе.

@Kk.crushingplants.info

К основанию баллона нужно приделать болты, а к ножкам, которые можно сделать из уголка или строительного профиля, — гайки. В некоторых случаях будет полезно установить не ножки, а колёса, чтобы перемещать коптильню по участку было ещё проще.

Топка для коптильни

Последним шагом станет изготовление топки. Для этого вам нужен металлический лист толщиной 3–4 мм. В торцевых противоположных стенках оставьте два отверстия для установки заслонки и сопряжения с коптильной камерой. Третье отверстие будет служить для закладки щепы, формирующей коптильный дым.

Изготовление топки и дымовой трубы

Для топки можно использовать половину баллона на 50 литров или баллон на 20 литров. Ее необходимо вынести отдельно, чтобы добиться эффекта копчения, ведь, в противном случае, получиться обыкновенный гриль. В днище баллона на 50 литров вырезается отверстие наполовину высоты. Такое же отверстие делается и в днище меньшего баллона.

По образцу баллона для коптильни выполняется дверца, через которую будет осуществляться загрузка дров. Отверстия совмещаются друг с другом и производится прихватка с помощью сварочного аппарата. После того как становится очевидным правильное положение двух модулей, производится накладка шва. С противоположного бока в баллоне для топки делаются отверстия, которые будут служить поддувалом.

Совет! Если в наличии нет второго баллона, то топку можно соорудить из листового материала. Она может быть квадратной или прямоугольной.

Итак, к спиленной болгаркой горловине приварите железное колено. В него вставьте дымовую трубу. На верхушке сделайте заслонку, чтобы регулировать количество дыма. Она крепится к трубе на болтик или делается полностью съемной.

В другой боковой части вырежьте отверстие. Через него в коптильню будет поступать дым из топки. Топочную емкость можно сделать из листов металла (4 мм) или бака несколько меньших размеров. Ее делают с двумя отверстиями для закладывания опилок и для поддувала. Между топкой и баком коптильни установите колосник, так как открытый огонь может испортить продукты. Лучшим решением будет предусмотреть небольшой переход в виде трубы. Помните, горячее копчение осуществляется при высоких температурах.

Для холодной коптильни трубу, соединяющую топку и бак, максимально удлиняют, чтобы дым доходил к продуктам уже в охлажденном до 19-25 градусов виде. Конструкция коптильни может предполагать две съемные трубы: одна для горячего копчения, другая – для холодного.

В нижней части бака для продуктов установите металлический лист, обернутый фольгой для сбора лишнего жира. Менять фольгу придется после каждого использования. К верхней части прикрепите металлическую трубу, на которую подвешиваются куски мяса или рыбы.

Собранный коптильный агрегат можно дополнительно с внешней стороны оснастить столиком для продуктов.

Преимущества изготовления

В теории коптильню можно построить из любого подходящего по размерам металлического баллона, но именно газовые емкости пользуются наибольшим спросом среди самодельщиков. Причин для таких симпатий и предпочтений в пользу газовых моделей всего две:

• Подходящий объем баллона, обычно 27-50 л, этого более чем достаточно для бытовой домашней коптильни;
• Увеличенная толщина стенок. В среднем у газовой емкости для пропана стенки делают толщиной 4-5 мм, у кислородных баллонов толщина доходит до 9 мм.

На первый взгляд, какая разница, у любой емкости, даже если взять баллон от бойлера или гидроаккумулятора, металл корпуса выдержит тепловую нагрузку в условиях холодного или горячего копчения.

Но это только на первый взгляд, на практике при изготовлении своими руками коптильни, холодного копчения или горячего, неважно, нужно будет в боковой стенке или с торца вырезать окно достаточно больших размеров. Иначе укладывать продукты внутрь будет очень неудобно

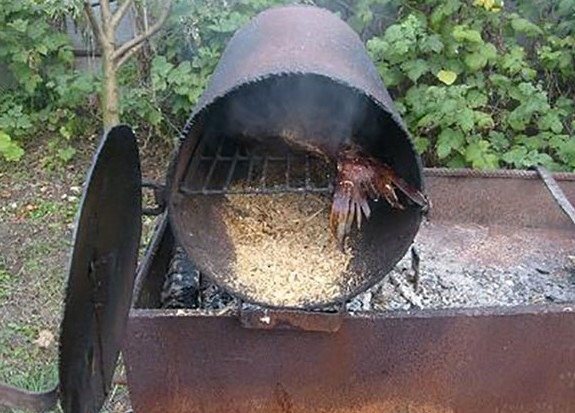

Модели коптилен с донной загрузкой, несмотря на простоту конструкции, популярностью не пользуются

Важно! У пропанового и кислородного баллонов толщина стенки достаточно велика, чтобы обеспечить необходимую жесткость коптильни даже с вырезанным сектором в стенке или в днище. Все остальные емкости схожего устройства, тот же бойлер или гидроаккумулятор, алюминиевые баллоны для воздушных фильтров после обрезки теряют устойчивость и могут быть смяты даже при небольшой механической нагрузке

В теории можно сделать коптильню и из гидроаккумулятора, но работать с ней будет крайне неудобно

Все остальные емкости схожего устройства, тот же бойлер или гидроаккумулятор, алюминиевые баллоны для воздушных фильтров после обрезки теряют устойчивость и могут быть смяты даже при небольшой механической нагрузке. В теории можно сделать коптильню и из гидроаккумулятора, но работать с ней будет крайне неудобно.

Газовый баллон – что можно из него сделать

Из газовых баллонов удастся сделать не только аппарат для копчения, но и другие полезные в быту вещи своими руками.

Это универсальная емкость, которая отличается вместительностью и прочностью, что очень важно при высокотемпературной обработке продуктов

Печь для казана

Газовый баллон используется в качестве печи под казан. Это идеальное по форме приспособление, поскольку его сечение подходит по параметрам к размерам казана.

Лучше, чтобы емкость опускалась в баллон на 2/3. Для превращения пропанового баллона в печь в нем необходимо проделать дверцы, монтировать печную фурнитуру, установить дымоотвод. Сделанная своими руками печь не только эффективна, но и удобна, что позволяет без особых усилий транспортировать ее.

Мангал

Используя баллон от пропана, легко соорудить своими руками мангал. Возможно даже сделать 2 приспособления, но они будут не слишком вместительными. Для изготовления мангала потребуется отрезать верхнюю часть баллона, а затем ее прикрепить назад, но уже в качестве крышки. Прикрутив болтами или приварив ручки к верхней части, удастся облегчить транспортировку агрегата.

В боковых стенках просверливаются отверстия под шампуры, а также делаются срезы, с помощью которых будет создаваться тяга. Также такие срезы помогают сливать накопившуюся в мангале жидкость во время дождя. Там, где у баллона располагается вентиль, после обработки остается отверстие. Рационально его приспособить под дымоотвод.

Мангал-барбекю

По аналогичной схеме сооружается своими руками мангал-барбекю. Такая домашняя установка универсальна и подходит для приготовления различных видов продуктов.

Важно помнить об устойчивых ножках, поскольку конструкция должна иметь прочную опору. От этого зависит ее надежность и безопасность

Для предотвращения деформаций от влияния высокой температуры на внутренней части устройства приваривают металлический уголок, дополнительно фиксируя его струбциной.

Коптильня с мангалом и барбекю

Чтобы соорудить коптильню из баллона вместе с барбекю и мангалом своими руками, потребуется 2 и более емкости. Такой смокер удобный и функциональный. Агрегат используется в различных целях, поскольку является комбинированным устройством. Одна установка может быть приспособлена для приготовления пищи на барбекю, мангале, а также горячего и холодного копчения. Главное – правильно скомбинировать элементы. Сделать это помогут чертежи, фото и детальное описание технологии сборки.

Коптильня

Основные элементы одинаковы в таких агрегатах, отличается их расположение. Такая коптилка эффективна, а подобрав емкость больших габаритов можно готовить продукты не только для себя, но и на продажу.

Удаление газа из баллона

Итак, газовый баллон найден. Теперь его надо осмотреть на наличие дефектов. Затем из емкости удаляется газ, поскольку даже после полного извлечения пропана остается накопившийся пар, который при взаимодействии с искрой может воспламениться

Это очень важно, ведь травмы в процессе работы никому не нужны. Для избавления от пропана баллон следует вынести на уличную площадку

Категорически запрещено проводить такую работу в дождь. Рабочее место не должно содержать взрывоопасных и легковоспламеняющихся веществ.

Изначально изделие ставится вертикально. Далее откручивается вентиль настолько, насколько это возможно. После чего баллон кладется на землю на боковую часть, и из него выходит оставшийся газ. Через некоторое время выполняется проверка на наличие пропана. Достаточно воспользоваться кашеобразным мыльным раствором, который наносится на вентиль. Если на мыле появляются пузыри, то газ еще не вышел, и необходимо немного подождать.

После абсолютного удаления газа следует взяться за работу по удалению горловины путем срезания верхней части баллона. Верхушка с краном обязательно срезается ножовкой по металлу. После извлечения верхушки образуется полость, в которую надо налить воду, воспользовавшись шлангом. При таком методе все неприятные запахи исчезнут.

Появление искры — недопустимо. Для снижения риска возгорания газа следует время от времени обрабатывать место реза водой.

Нюансы холодного и горячего копчения

Прежде чем приступать к изготовлению, необходимо определиться, для какого типа копчения будет применяться ваша конструкция. Горячее копчение должно проходить при высокой температуре. Достичь этого возможно, лишь разместив топку и коптильню в одной емкости. Схематический чертеж такой коптилки показывает, как это реализовать при горизонтальном расположении баллона.

Такое устройство будет универсальным, так как с помощью него можно приготовить и барбекю. По своей сути, это мангал с коптильней в одной конструкции. В нижней части проделываются поддувальные отверстия, благодаря чему дрова, помещенные на дно, будут гореть с доступом кислорода. При желании трансформировать барбекюшницу в коптильню нужно просто закрыть эти отверстия, например, листом железа.

При горячем копчении продукт получается разваренным и рыхлым. Следовательно, его не стоит подвешивать на крюки, так как он упадет вниз. Наилучшим вариантом будет изготовление специальных решет. Пару слов необходимо сказать и о пользе продукта. Всем известно, что под действием температуры многие блюда теряют свою витаминную ценность. Да и срок хранения такого блюда весьма ограничен.

Для холодного копчения придется сделать две емкости, ведь топку и коптильный ящик следует разделить. Между ними организуется дымоход длиной от 1,5 до 2,5 метров. На этом участку дым должен успеть охладиться до 25°C градусов.

Под действием дыма и соли от предварительной засолки продукт обезвоживается и консервируется. Соответственно доля витаминов, сохраненных после копчения, по сравнению с горячим копчением, больше. Храниться продукты холодного копчения могут до нескольких недель. Чтобы сделать коптильный ящик, придется модернизировать вертикально установленный баллон.
