Самодельная техника на базе мотоблока

Косилки

Существуют роторные и сегментные косилки. Роторные имеют простую конструкцию. Рабочей частью являются диски со встроенными ножами. Чем больше ножей – тем больше площадь обрабатываемой поверхности. Если разделять роторные косилки по типу покоса, то получатся виды:

• Для скоса травы и укладки в ряд (для заготовки сена).
• Мульчирование травы (измельченной травой можно обрабатывать лужайки).

Среди прочих выделяются косилки к мотоблокам:

• Нева;
• Заря;
• Крот;
• Фаворит.

При покупке косилки к одному из указанных мотоблоков следует учитывать:

• вес косилки;
• особенности ландшафта;
• цель;
• вид покоса.

Следует рассказать и о сегментной косилке. Она хорошо справляется как на ровной поверхности, так и на сложных ландшафтах. Состоит из рамы и режущих частей, закрепленных между двумя брусками. Работает от привода мотоблока. Устанавливается на мотоблок спереди. Режущие элементы имеют в своей конструкции пальцы – две пластины, одна из которых постоянно в движении, а другая остается неподвижной. Эти пластины срезают траву подобно ножницам.

Самодельная косилка для мотоблока

Изготавливать косилку можно из подручных вариантов. В таком случае для начала изготавливается рама. Чаще всего в качестве исходного материала берут металлический уголок 40х40 мм. Иногда берут основу от заводских косилок. Но это более дорогой вариант.

На готовую раму крепят подшипники, в которые монтируется ось для колес. После этого крепится рабочая часть. От ее вида зависит тип косилки: роторная, сегментная или соединенная с повозкой. В действие она может приводиться цепью от редуктора бензопилы. В случае роторной косилки берут металлические диски, между которыми крепят ножи. Во втором случае ножи крепятся на металлическую планку. На металлический брус крепят колесо (подойдет от старой детской коляски), которое приводится в действие ВОМ от техники. На этом самодельная косилка для мотоблока готова.

Навесное оборудование для мотоблоков МТЗ. 1 Навесное оборудование для мотоблоков МТЗ

Навесное оборудование для мотоблоков МТЗ предназначено для расширения возможностей мотоблоков. На сегодняшний день существует немалое количество моделей, которые позволяют производить заготовку сена, стричь газоны, сажать и убирать картофель, измельчать дерево, перевозить грузы и т.д.

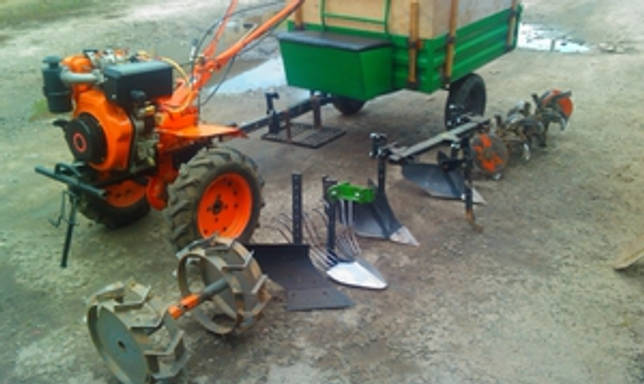

Навесное оборудование для мотоблоков

Перед покупкой такого оборудования следует определить диапазон и объем работ, назначение выбранной модели. Среди населения очень популярны следующие устройства: косилки, окучники, картофелекопалки , культиваторы и прицепы.

Картофелекопалки помогают выкапывать картофель из земли, выбрасывая его на поверхность. Косилки используют для покоса травы на газонах, в садах, парках. Окучники используют при прополке и окучивании земли. Культиваторы разрыхляют поверхность, ровняют почву после обработки. С помощью окучника  можно также качественно удобрить почву. Прицепом транспортируют разнообразные грузы в хозяйствах и муниципальных службах.

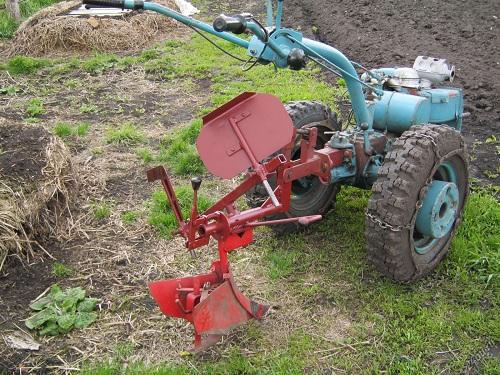

Плуг для мотоблока МТЗ – механическое средство для обработки почвы, которое предназначено для вспашки земли. Вспашка – главная почвообрабатывающая операция , которая измельчает почву и укладывает ее верхний слой в борозду. Конструкция плуга состоит из рабочих органов, которые установлены на металлической раме, и вспомогательных деталей.

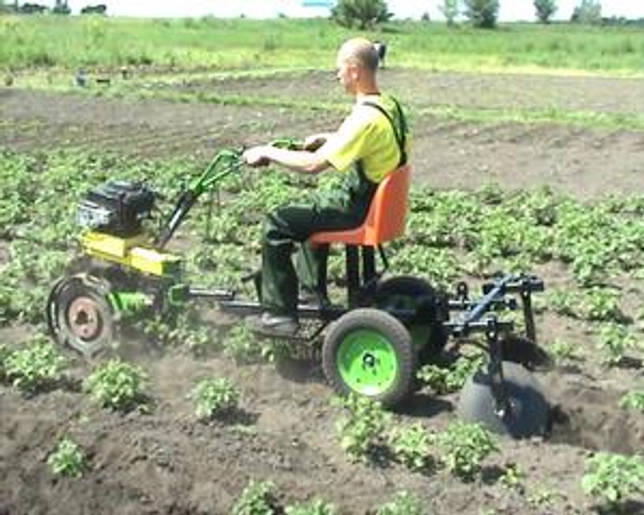

1.1 Адаптер к мотоблоку МТЗ

Адаптер для мотоблока МТЗ – это устройство, которое оснащено механизмами для установки и закрепления разнообразного навесного оборудования. Внешне аппарат напоминает одноосный прицеп. С помощью адаптера увеличивается производительность агрегата, и расширяются возможности по выполнению работ. Адаптер превращает мотоблок в мини-трактор, что делает возможным обработку почвы, окучивание и культивацию сельхоз культур.

1.2 Конструкция и виды

По функциональности адаптеры разделяют на используемые для перевозки грузов кузовные и применяемые только при обработке земли, не оборудованные кузовом механизмы. Среди всех моделей таких механизмов существуют устройства, которые оборудованы телескопическими дышлами и имеют возможность изменения ширины колеи колес.

Навесное оборудование на мотоблок МТЗ для посадки картофеля

Адаптеры разделяют по мощности мотоблока, на который устанавливаются:

• тяжелые, что оснащены длинным дышлом и используются для работ с мощными одноосными тракторными устройствами с силовыми установками, которые работают с водяной системой охлаждения;
• легкие, которые работают с маломощной техникой с воздушным охлаждением и коротким дышлом.

1.3 Адаптер своими руками

Прицеп несложной конструкции можно собрать своими руками. Как показывает опыт пользователей, собранные своими руками адаптеры ненамного уступают по качеству моделям, изготовленным на заводе. Стоимость самодельного прицепа намного ниже, чем заводского. Кроме того, сделанные устройства своими руками больше отвечают конкретным требованиям (условия работы), чем магазинные, которые зачастую приходится дорабатывать.

Для того, чтобы самостоятельно изготовить адаптер надо следовать таким этапам работы:

1. Стоит подготовить чертеж для будущего прицепа. Если же практики в такой сфере нет, можно использовать готовые схемы.
2. Приобрести необходимые для работы материалы и подобрать нужное оборудование: стальной лист, сварочную технику, профиль и т.д.
3. Изготовить детали, после чего можно заняться монтажом устройства.
4. Оснастить свой адаптер необходимым оборудованием и проверить работу на практике.

Изготовление навесного оборудования

Конечно же, очень много информации на сайте будет посвящено самодельному навесному и дополнительному оборудованию для мотоблоков и мотокультиваторов: фото, картинки и рисунки с описаниями как сделать своими руками, статьи, советы и рекомендации. Очень надеемся, что все кто искал в интернете оригинальные и необычные идеи и решения по изготовлению снегоуборщика, культиватора, лопаты, плуга, бороны, полольников, сцепки, щетки для подметания мусора во дворе, описание устройства и принципа работы самодельной картофелесажалки, роторной или сегментной косилки, особенности конструкции и процесса изготовления фрез, граблей, отвала, утяжелителей колес и другие вопросы по сборке и монтажу инвентаря и аграрных приспособлений своими руками смогут найти для себя что-то полезное и интересное.

Все материалы на сайте motoblok.populjarno.com: фото, картинки, рисунки, чертежи, схемы, советы, статьи, пошаговые инструкции о том, как сделать, собрать или построить своими руками мотоагрегат в сборе или отдельный его узел (колесо, редуктор, вал отбора мощности и др.), изготовить в условиях домашней мастерской прицепные приспособления и сельскохозяйственный инвентарь (прицепной воз, оборотный одно или двухкорпусный плуг, адаптер, грабли, отвал, косилку травы, окучник, культиватор, копалку картошки по чертежам), отремонтировать и провести настройку, регулировку и техническое обслуживание, как правильно выбрать и где лучше купить мотоблок и навесное оборудование к нему, вся эта интересная и полезная для самодельщиков и фермеров информация собрана и представлена для бесплатного просмотра, скачивания, ознакомления и изучения в следующих разделах:

Мотоблоки самоделки

Подборка пошаговых фотографий с подробными инструкциями по сборке легких и тяжелых, карбюраторных и дизельных, двухколесных и четырехколесных мотоблоков с ломающейся рамой или на гусеничном ходу, описание особенностей их изготовления из запчастей от мотоцикла, от бензиновой пилы, от грузового и легкового автомобиля, от трактора и других агрегатов и механизмов, советы как сделать редуктор, раму, сочлененный узел сцепки, принудительное воздушное или водяное охлаждение, зажигание, сцепление и другие системы и узлы двигателя своими руками.

Схемы и чертежи деталей мотоблока

Чтобы сделать мотокультиватор, какой-либо узел, агрегат или деталь мотоблока необходимы чертежи и схемы компоновки, изображения общего вида, эскизы деталей, рисунки и картинки для наглядности и визуального представления взаимного расположения составляющих частей в общей конструкции, для определения формы и основных размеров изготавливаемой запчасти, установления способа соединения и крепления, выбора материала и необходимости изменения его свойств и состояния (закалка, отпуск). В данном разделе также представлены пошаговые инструкции по изготовлению колес с грунтозацепами, коробки переключения передач, вала отбора мощности, промежуточного вала, чертежи редуктора и рамы, схемы кинематики крутящего момента и подключения электрооборудования.

Самодельное прицепное оборудование

Для тех, кто хотел посмотреть фотографии, картинки и рисунки аграрного самодельного инвентаря и приспособлений для мотокультиватора: окучиватели, обычные и оборотные плуги, дисковые и ротационные косилки, адаптеры, прицепы, фрезы, отвалы, бороны, сажалки картошки и картофелекопалки, и другого прицепного и дополнительного оборудования с описаниями и инструкциями по его изготовлению своими руками, переделке, улучшению конструкции и внесения других рационализаторских изменений с целью повышения производительности и качества труда.

Чертежи приспособлений для мотоблока

Устройство конструкции основных узлов и отдельных деталей навесного сельскохозяйственного оборудования (снегоуборщики, фронтальные и прицепные косилки, адаптеры, картофелесажалки и копалки) с описаниями способа сборки, крепления и установки на мотоблок. Чертежи фрез, полольников, плоскорезов, окучников, лопат-отвалов, граблей со инструкциями, советы по выбору запчастей и материалов для изготовления (марки стали или чугуна, указание параметров металлического уголка, швеллера, прута, круглой или прямоугольной трубы и т.д.)

Навеска

Самодельный мотоблок или мотокультиватор дополняют всевозможным навесным оборудованием. Это делается для того, чтобы расширить:

• функционал;
• область применения;
• сезонность выполняемых работ.

Благодаря возможности компоновки, эксплуатировать самоделку можно в любой сезон, даже зимой, что позволяет круглый год задействовать технику. Помимо пахоты и культивирования навесным оборудованием производят вспашку земли, посадку и окучивание культур, выкапывание картофеля, а так же уборку территорий, заготовку сенажа. Если вдобавок к мотоблоку сделать прицепную тележку, то он сможет осуществлять ещё и транспортные функции, помогая перевозить тяжёлые, объёмные грузы. В связи с дороговизной оборудования для навески, многие стараются сделать собственные изобретения, используя чертежи, эскизы, авторское видео. Но если сделать одноточечное прицепное устройство на мотоблоке, то можно купить и новое оборудование, например от мотоблока Нева.

Грохотная картофелекопалка

Изготовление картофелекопалки к самоделке начинают с подготовки кузова каретки, сваренного из проволоки и тонких прутиков. Понять такой процесс поможет представленный здесь эскиз (так же можно воспользоваться видео).

Рис.4. Грохотная картофелекопалка

На оси самоделки перед кареткой устанавливают лопату, сделанную из стального листа и повторяющую форму корпуса картофелекопалки. Сзади к ней приваривают прутики удлинители, слегка загнутые к низу. Описание деталей подробно показано на схеме. Такая конструкция отлично подходит для огорода.

Плуг

Для изготовления плуга к мотокультиватору применяют высокопрочную легированную или листовую сталь толщиною не менее 3 мм. На схеме показан плуг в разобранном виде, главное не ошибиться с размерами.

Рис.5. Самодельный плуг

Сначала на основе чертежа подготавливают лекало и переносят его на картон, а потом — на металл, после чего вырезают при помощи болгарки. Лемех плуга рекомендуется усиливать высокопрочным металлом, например, от дисковой пилы. Отвал и стойку можно сначала сделать отдельно, а затем соединить воедино. Такая конструкция менее уязвима и в случае поломки какого-то элемента, будет легко произвести его замену. В месте закрепление лемеха и корпуса нужно усилить крепление. Также можно сделать и поворотный плуг. Главное чтобы прицепное устройство плуга совпало с крепление заднего прицепного устройства мотоблока. Но для периодичной работы после вспашке нужна борона.

Прицеп

К готовому мотоблоку многие стараются сделать самодельный прицеп или адаптер, оснащённый водительским местом. Мотоблочный прицеп устроен так, что на нем можно сидеть и управлять машиной, одновременно перевозя груз.

Рис.6. Устройство прицепа

1– держатель навесных орудий; 2– консоль; 3– водило; 4– подножка; 5– водительское сиденье; 6– рама; 7– кузов; 8– опорная балка; 9– болт М-8; 10– упорное кольцо; 11– колесо.

Раму для такого прицепа изготавливают из труб, уголков любого сечения. Для колёсной оси используют металлический стержень диаметром 30 мм. Кузов самодельного приспособления смастерить можно из досок, профнастила или листа металла толщиной 1,2-1,5мм. Для повышения прочности деревянный прицеп по углам усиливают металлическими пластинами, а сделанный из профнастила — дополняют рёбрами жёсткости. Крепление прицепа устроено так, что он подключается при помощи шкворня. Главное смотреть, чтобы совпали размеры.

Как сделать мотоблок? Пошаговое изготовление мотоблока своими руками

Итак, процесс сборки мотоблока состоит из следующих этапов:

1. Проектирование, сбор и подготовка материалов и чертежи размеров мотоблока. Чем лучше будет проведена подготовка, тем меньше придется разбираться с переделкой собственных ошибок.
2. Сборка и сварка несущей рамы. Габариты рассчитываются, в зависимости от основного назначения, на раму приходится большая часть нагрузки, и сварка должна выполняться предельно качественно, а толщина стенки трубы должна быть не менее 2 мм.
3. Установка на раму мотора. К мотору присоединяется выхлопная труба и ручки управления, здесь очень важна компоновка элементов, и крепление мотора должно быть достаточно надежным.
4. Подготовка, установка и подсоединение редуктора. Этот элемент обеспечивает передачу движущей силы мотора на колесный привод, при другой компоновке усилие может перераспределяться на аппарат для перекапывания земли или фрезу.
5. Установка колесной базы. Обычно для движения используются обрезиненные колеса с глубоким протектором диаметром от 30 см. В некоторых моделях колеса заменены на цельнометаллические обода с рифленой структурой, которые разрыхляют, а не укатывают почву. Еще один вариант устройства мотоблока — это гусеничный ход с установкой контрроликов к ступицам и основы для гусениц из старых покрышек или ремней.
6. На двигатель устанавливается принудительное воздушное охлаждение.
7. Навешивается топливный бак, и протягивается питающий шланг к мотору.
8. Устанавливаются грунтозацепы для мотоблока.
9. Все элементы тщательно закрепляются, устанавливаются защитные кожухи.
10. Аппарат готов к тестовому запуску.

Предварительно устройство нужно проверить в работе на холостом ходу и только после нескольких пробных запусков подключать сначала легкую и затем полную нагрузку

В процессе тестовой эксплуатации важно отслеживать все посторонние шумы и вибрации и сразу устранять причину их появления

Тяпка вместо лопаты?

Некоторые дачники – сторонники «экологического земледелия» отказываются от ежегодной перекопки грядок, заменяя её рыхлением плоскорезом или аналогичным инструментом. В каких случаях это оправданно?

1. Почва на вашем огороде не слишком тяжёлая. На заплывающих глинах корни растений страдают от недостатка воздуха, поэтому глубокая перекопка необходима ежегодно.

2. Вы ежегодно вносите на грядки большое количество органики и не злоупотребляете «химией». Самостоятельно поддерживать рыхлую, проницаемую для корней структуру может только почва с высоким содержанием гумуса и хорошей активностью почвенных микроорганизмов и дождевых червей.

3. Нет многолетних сорняков (сныть, пырей, осот и т. п.) и хрена. Разрезанные на кусочки корневища распространяются с утроенной скоростью!

Изготовление картофелекопалки

Данный агрегат способен значительно облегчить работу по уборке всех клубневых сельскохозяйственных культур, не только картофеля. Среди основных элементов конструкции агрегата необходимо выделить:

• Сварную раму.
• Лемех.
• Барабан-очиститель.
• Редакционный узел.

Лемех — подвижный элемент картофелекопалки и может быть сделан из листового железа. Вырезанные пластины следует заострить, но при этом притупить все кромки, чтобы не повредить клубни. Изготовление рамы также не должно вызвать серьезных затруднений. Для решения поставленной задачи потребуются уголок, швеллер № 8 и профильная труба. Размеры рамы подбираются в индивидуальном порядке, а необходимое количество материалов определяется на месте.

Основной элемент всей конструкции агрегата — редакционный узел. Чтобы его изготовить, потребуется два металлических цилиндра, в которые затем устанавливаются соединительные втулки. После этого предстоит сделать ступицы из металлической трубы, диаметр которой равен 25 мм. Они используются для крепления звездочек, предварительно закрепленные на втулках посредством шпонок.

Крутящий момент с двигателя мотоблока передается на лемех, соединенный с кожухом. Во время движения изменяется угол наклона, и совершаются копательные движения. Для регулирования угла наклона рабочего элемента конструкции, а, следовательно, и глубины копа, можно сделать ползун. Отличным материалом для изготовления этой детали станет фторопласт.

Плоскорез для мотоблока своими руками

Срезать корневища сорняков, рыхлить почву на небольшую глубину без оборота пласта могут такие насадки, как плоскорезы. Плоскорез для мотоблока достаточно прост в изготовлении. Для него понадобятся:

• лист толщиной 5 или 6 мм;
• лист толщиной 2 мм;
• профильная труба 40х40 со стенкой 3 мм.

Порядок изготовления этого самодельного навесного оборудования:

1. Из толстого листа по шаблону вырезают стойку. На стойке сверлят крепежные отверстия.
2. Из тонкого листа вырезается лапа плоскореза. По шаблону на наковальне производится сгибание лапы согласно чертежу. Элемент плоскореза собирается с помощью заклепок или сваривается в единый узел.
3. Из профильной трубы вырезаются заготовки рамы для фиксации рабочего органа. Прорабатывается схема подъема и опускания рамы. Далее сваривается сцепка, на которой в дальнейшем будут установлены элементы плоскорезов.
4. Делается схема привязки навесного оборудования к мотоблоку. Полученные данные переносятся на раму. Изготавливаются пластины для фиксации сцепки. Проверяется работоспособность на подъем и опускание. Все изделия окрашиваются с помощью грунт-эмали 2 в 1 для защиты от коррозии.

Мотособака и каракат

Тот, кому довелось кататься на импортном мотобуксировщике, наверняка увидит в его конструкции очень много схожего с обычным мотоблоком. Почти такой же передний тяговый узел с двигателем, аналогичный способ передачи крутящего момента, схожие органы управления на руле. Не хватает только резиновых гусениц, с помощью которых мотособака будет тянуть сани и седока по заснеженному полю.

Реализуя свою мечту о мотобуксировщике, заядлые рыбаки и охотники могут пойти двумя путями: купить готовую снегоходную приставку или сделать ее своими руками.

Сегодня в промышленных масштабах производятся гусеничные приставки практически ко всем типам мотоблоков (Нева, Салют, Агат, Фаворит, Каскад, Форза и др.) Цена этого узла довольно высока (около 30 тыс. рублей).

Поэтому тот, кто старается сэкономить и при этом хорошо знаком с гусеничной ходовой конструкцией, может изготовить ее и лыжные сани самостоятельно. Для этого нужно сварить прочную раму, на которой разместятся двигатель и руль, ходовая и ведомая звездочки, а также два промежуточных вала с резиновыми катками.

Говоря о том, что можно сделать из мотоблока, стоит упомянуть и о такой интересной самоделке, как каракат. Сила этой машины в ее огромных колесах, представляющих собой обычные автокамеры, стянутые прочными ремнями.

Иногда для изготовления шин сверхнизкого давления используют автопокрышки от грузового транспорта. Их облегчают, аккуратно вырезая часть поверхности электрическим лобзиком, оставляя только часть борта и грунтозацепный протекторный рисунок.

На каракат из мотоблока ставят самодельные колесные диски, дорабатывая и расширяя стандартные автомобильные. На легкий мотоблок также можно поставить весьма оригинальный колесный диск. Для этого по контуру сваривают два алюминиевых тазика, вырезают дно под размер ступицы, снабжают их ребрами жесткости и боковыми ограничителями для фиксации камеры.

При внешней неуклюжести каракат на базе мотоблока на удивление проходим и устойчив. Он не только легко преодолевает заболоченные низменности, но при этом способен перевозить довольно значительный груз (до 100 кг).

Тот, кто планирует собрать квадроцикл, используя в качестве основы мотоблок, должен быть готов к тому, что сверхвысокой скорости на нем он не достигнет. Зато по маневренности и проходимости такой аппарат ничем не уступит более дорогому фирменному «брату».

Посадка в самодельном внедорожнике остается традиционной «мотоблоковской», а не мотоциклетной как в «квадрике». Делать своими руками колесные диски для такого квадроцикла не нужно. Можно использовать стандартные от любого легкового авто, рассчитанные на установку широкопрофильной «грязевой» резины.

Разновидности адаптеров для мотоблока

Внешне адаптер похож на двухколесный прицеп с сидением для водителя. При установке такого прицепа автоматизируются практически все выполняемые работы. Сам мотоблок становится практически мини-трактором. Кроме того, несколько моделей имеют специальный рычаг, который позволяет поднимать и опускать сиденье, делая работу еще комфортнее.

Адаптеры для мотоблоков могут быть нескольких видов. Чтобы сделать агрегат самому, нужно определиться, какой из видов будет удобнее и комфортнее для владельца. В зависимости от типа сцепления они бывают с рулевым управлением и подвижным сочленением. В зависимости от того, как расположена главная силовая установка, существует два вида: передние и задние адаптеры.

Адаптер с рулевым управлением

Этот вид находится на жестком сочленении с мотоблоком. Рулевое управление представлено отдельным узлом, при этом возможны варианты как с задними, так и с передними колесами. Мотоблок становится практически самоходной машиной, которая в управлении достаточно проста и легка, практически не отличается от мотоциклов или автомобилей.

Адаптер с подвижным сочленением

При подвижном сочленении угол относительно вертикальной оси между адаптером и мотоблоком изменяется. Изготовить такой прицеп намного легче, но при совершении поворота будет требоваться больше усилий. Однако этот вид адаптера уступает в геометрии: радиус разворота, а также его угол значительно больше.

Передние и задние адаптеры

Само название определяет значение вида: передний – он находится впереди мотоблока, задний – сзади. Какой из них лучше невозможно определить, поскольку все зависит от индивидуальных предпочтений, а также целей использования мотоблока.

Для взрыхления и вскопки участка более удобным будет передний адаптер, поскольку здесь, в основном, нужна сила мотоблока, видеть участок необязательно. А вот для окучивания грядок и т.п., более комфортным станет задний адаптер, поскольку нужно внимательно смотреть за происходящей работой.

Самодельные устройства для мотоблока

Перечень дополнительных агрегатов не ограничивается косилкой, плугом или бороной. Этот список достаточно велик, и ни один мотоблок не обладает такой сильной комплектацией. После подсчетов суммы, в которую обойдется приобретение всего необходимого оборудования, многие от этой затеи отказываются. Также следует помнить, что не каждая модель может считаться универсальной.

Их чертежи часто встречаются в интернете, но при этом важно убедиться в совместимости. Разрабатывая навесное оборудование с нуля, необходимо ориентироваться на имеющуюся в наличии модель мотоблока

Адаптер-прицеп своими руками

С помощью этого агрегата мотоблок легко превращается в минитрактор, что позволяет автоматизировать большое количество работ по обработке приусадебного участка. Конструкция адаптера-прицепа состоит из следующих элементов:

• Металлическая несущая рама.
• Сцепка.
• Поперечная штанга.
• Раскосы.
• Ходовая часть.
• Органы управления.
• Сиденье.

Чтобы сделать несущую раму следует использовать трубу любого сечения, длина которой находится в диапазоне от 1,5 до 1,7 метра. С одной стороны приваривается устройство для крепления к мотоблоку, а с другой — поперечная балка. Ширина второго элемента выбирается в соответствии с размерами колесной базы мотоблока. Затем на штанге крепятся раскосы для увеличения жесткости конструкции и колесные стойки.

Последним шагом в создании адаптера-прицепа станет установка сиденья, и для этого посередине поперечной балки крепится стойка.

Самодельный дисковый окучник

Оптимальным видом окучника для приусадебного участка является дисковый. При работе с ним не требуется прикладывать больших усилий, а при снижении скорости движения увеличивается мощность. Не стоит забывать, что дисковый окучник — универсальный инструмент, потому что его можно использовать не только после посадки культур, но и в период их роста.

Конструкция этого вида навесного оборудования не отличается высокой сложностью и включает в себя:

• Раму.
• Диски.
• Талперы винтового типа.
• Стойки.

Диски можно взять от пришедшего в негодность сельскохозяйственного оборудования, например, старой сеялки либо сделать из качественной стали, толщина которой составляет 1,5−2 мм. Наружные кромки выгибаются, а в центре просверливается отверстие для крепления к раме.

Изготовление картофелекопалки

Данный агрегат способен значительно облегчить работу по уборке всех клубневых сельскохозяйственных культур, не только картофеля. Среди основных элементов конструкции агрегата необходимо выделить:

• Сварную раму.
• Лемех.
• Барабан-очиститель.
• Редакционный узел.

Лемех — подвижный элемент картофелекопалки и может быть сделан из листового железа. Вырезанные пластины следует заострить, но при этом притупить все кромки, чтобы не повредить клубни. Изготовление рамы также не должно вызвать серьезных затруднений. Для решения поставленной задачи потребуются уголок, швеллер № 8 и профильная труба. Размеры рамы подбираются в индивидуальном порядке, а необходимое количество материалов определяется на месте.

Основной элемент всей конструкции агрегата — редакционный узел. Чтобы его изготовить, потребуется два металлических цилиндра, в которые затем устанавливаются соединительные втулки. После этого предстоит сделать ступицы из металлической трубы, диаметр которой равен 25 мм. Они используются для крепления звездочек, предварительно закрепленные на втулках посредством шпонок.

Крутящий момент с двигателя мотоблока передается на лемех, соединенный с кожухом. Во время движения изменяется угол наклона, и совершаются копательные движения. Для регулирования угла наклона рабочего элемента конструкции, а, следовательно, и глубины копа, можно сделать ползун. Отличным материалом для изготовления этой детали станет фторопласт.
