Какую функцию выполняет воздушный клапан для канализации

Необходимые сведения о фановой трубе канализации

Важность применения вакуумного клапана несведущему человеку трудно будет сразу понять, если он не имеет представления об общем строении системы канализации. И в особенности – о необходимости вентиляции и выравнивания давления в трубах

Собирательно говоря – о роли фановой трубы.

Давайте – по шагам.

Канализация должна вентилироваться. В системе канализации все основные параметры тесно взаимосвязаны.

Имеется в виду диаметры проложенных труб на различных участках, начиная от сантехнических приборов и заканчивая коллектором или септиком (выгребной ямой), угол уклона к горизонтали, под которым они монтируются, скорость перемещения стоков и степень заполнения каналов труб.

Существуют специальные методики расчетов этих характеристик, и при правильном подборе и монтаже система должна работать без сбоев.

Оптимальный уклон призван обеспечивать ту скорость движения стоков, при которой вода практически полностью переносит все загрязнения. И при этом труба наполняется не полностью, а только на 0,5÷0,7 высоты совей полости. В верхней части канала свободно перемещается воздух и всегда сопутствующие любой канализации газы, понятно, весьма неприятного «аромата».

Подробнее на этих аспектах останавливаться не станем – они уже освещены на страницах нашего портала.

Тем более что в канализационных трубах и камерах, ввиду насыщенности стоков органическими отходами, не прекращаются процессы брожения, гниения. И это всегда сопровождается выделением немалого количества газов, многие из которых, кстати, весьма небезопасны как с точки зрения токсичности, так и с позиций пожарной безопасности. То есть должен предусматриваться их своевременный отвод.

Вот именно для этого предусматривают вентиляционные выходы труб наружу. Как раз такие вентиляционные стояки и называются фановыми трубами.

Например, очень часто ими оснащены камеры септиков или выгребные ямы (на рисунке – поз. 4). Но если эти локальные очистные сооружения расположены неподалеку от дома, то канализационные запахи могут здорово портить уютную атмосферу во дворе.

Поэтому обычно стараются вывести оголовок такой трубы повыше, чтобы «ароматы» сразу подбирались и уносились ветром. Это может быть и просто какой-то вертикальный вентиляционный выход, поднятый на определённую высоту, если позволяет специфика участка (поз. 3)

Выше самой верхней высокой точки подключения отводного участка этот стояк сам по себе превращается в фановую трубу, проходит через кровельное покрытие и оканчивается оголовком на крыше.

Подобный вариант можно считать наиболее надежным, так как он в полной мере справляется со всеми абсолютно задачам фановой трубы (об одной такой важной функции как раз и пойдет разговор чуть ниже). Некоторые хозяева, не желая организовывать проход фанового стояка через чердачное перекрытие и кровлю, поступают так, как показано на схеме – поз

2. То есть врезка вентиляционной трубы осуществляется к участку горизонтальной ее прокладки уже за пределами дома, а затем она вертикально поднимается вверх вдоль стены и оканчивается выше карнизного свеса кровли

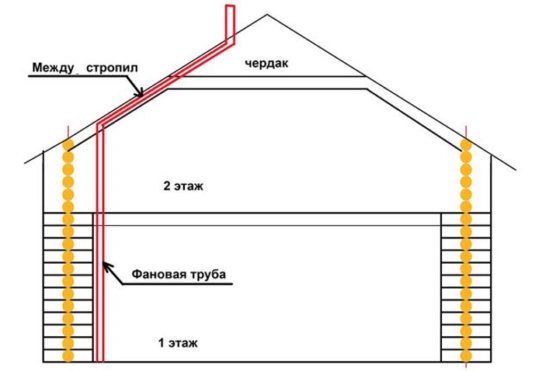

Некоторые хозяева, не желая организовывать проход фанового стояка через чердачное перекрытие и кровлю, поступают так, как показано на схеме – поз. 2. То есть врезка вентиляционной трубы осуществляется к участку горизонтальной ее прокладки уже за пределами дома, а затем она вертикально поднимается вверх вдоль стены и оканчивается выше карнизного свеса кровли.

Безусловно, при выводе фановой трубы наружу должны соблюдаться определенные проявила по ее расположению относительно других объектов:

• Где бы труба ни располагалась, ее оголовок не должен быть ближе четырех метров от открывающихся окон или балконов.
• Обрез фановой трубы не может быть ближе 200 мм к поверхности кровли на скатных крышах или на плоских неэксплуатируемых.
• Не может быть он и ближе 100 от обреза сборной вентиляционной шахты.
• Если плоская кровля – эксплуатируемая, то высота фановой трубы над ней должна быть не менее трех метров. И это уже в обязательном порядке предполагает наличие растяжек.
• на фановую трубу никогда не надеваются дефлекторы или флюгарки.

Свойства

Довольно трудно представить туалет (или ванную) без каких-либо посторонних запахов. Это создает определенный дискомфорт, в связи с чем был придуман воздушный обратный клапан для канализации. Он позволяет бороться со многими проблемами.

Причины появления запаха

Наверняка многие люди задаются вопросом, а откуда этот неприятный запах. Разумеется, когда имеет место засор магистрали, то все понятно. Однако, что если его нет?

На самом деле все весьма просто – причина в одновременном сливе из нескольких устройств. В итоге в трубах появляется разряжение воздуха, а оно способно выдавить всю жидкость из затворов. В результате воздух беспрепятственно перемещается по всей системе, а вместе с ним и некие зловония.

Здесь вы можете увидеть схему организации грамотной вентиляции

Раньше, когда еще не был изобретен воздушный клапан на канализацию, решение такой проблемы было одно – вывод вентиляции стояка на чердак (или крышу). При этом такая мера не давала должной эффективности, ибо при низких температурах он замерзал и совершенно не справлялся со своей задачей. К счастью, на помощь пришло описываемое нами изделие.

Устройство и принцип действия

Предлагаемая ниже инструкция объяснит, как устроен такой механизм (см.также статью “Телефонная канализация: особенности построения и эксплуатации”).

Состоит он из следующих элементов:

• Шток. Это главный элемент конструкции, который открывает (и закрывает) при необходимости боковое отверстие.
• Корпус с отверстиями, расположенными сбоку. Они нужны для впуска воздуха. В большинстве случаев данный элемент выполняют из пластмассы, ибо цена такого материала наиболее низкая, но бывают и другие варианты.

На данном фото вы можете увидеть все составляющие (снизу вверх): корпус, воздухозаборное отверстие, шток, прокладка, защитная крышка

• Резиновая прокладка. Она нужна для обеспечения максимальной герметизации устройства.
• Защитная крышка.

В большинстве случаев эти механизмы выпускаются двух размеров: 110 и 50 мм (для подключения отдельных элементов). Впрочем, сегодня можно найти и другие, к примеру, канализационный воздушный клапан 100. Это связано с тем, что сейчас имеется бесчисленное множество различного сантехнического оборудования, размеры которого могут быть нестандартными.

Принцип действия описываемого нами изделия такой:

• При сливе с нескольких устройств в системе образуется разряжение воздуха. Это значит, что давление вначале резко повышается, а потом также быстро снижается.
• Если общая труба не вентилирует, то шток приоткрывает отверстие, расположенное сбоку. В результате в стояк попадает некоторое количество воздуха.
• Когда давление в системе приходит в нормальное состояние, устройство принимает исходную позицию.

В данной таблице вы сможете найти некоторые очень важные технические характеристики

В итоге это, нехитрое на первый взгляд, изделие обеспечивает контроль давления во всей магистрали. Как следствие, наружу не попадают неприятные запахи снизу.

Разновидности

Сейчас в магазинах можно встретить сразу несколько разновидностей:

• Воздушный автоматический. У него довольно слабая пропускная способность, поэтому применяется лишь в частном секторе. Обеспечивает лишь выпуск воздуха.
• Антивакуумный. Используется для любого числа труб. Обеспечивает и выпуск, и впуск воздуха.
• Комбинированный.

Если позволяют средства, можно спокойно брать антивакуумный даже для одного частного дома. Это обеспечит максимальную эффективность.

Два слова про монтаж

Если вы впервые собирайтесь своими руками работать с таким механизмом, то наверняка желаете знать, как он подключается.

На самом деле может быть два варианта:

По-научному этот прибор называется аэратор

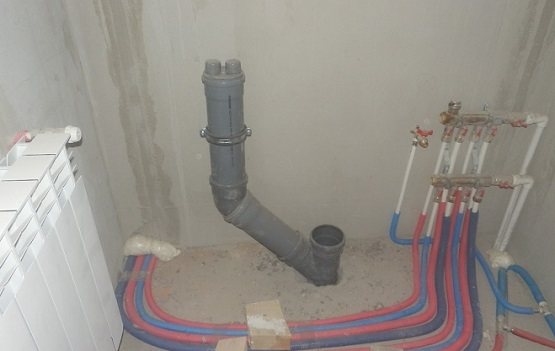

Устанавливаем один клапан прямо на общий стояк, который отвечает за весь воздух в системе. Монтируется он при помощи различных фитингов (они подбираются в зависимости от материала и формы труб). В таком случае приобретайте изделие диаметром 110 мм.

Правила монтажа вакуумного клапана

Согласно строительным нормам, вытяжная канализация должна быть фановой. Это понимается, исходя из следующих требований:

• Любой вид канализационной системы (для производственных и бытовых нужд) должен иметь вентиляцию через стояки такого же диаметра, как и основная труба.
• Выходное отверстие не должно выводиться в общую шахту для вентиляции, а предполагает отведение через крышу – на улицу, в 4 метрах и более от окон и балконов.
• Фановой трубой можно объединять несколько стояков с канализацией.

Выходит, что строительные нормы не регламентируют установку простого вакуумного клапана. Поэтому каждый хозяин может принимать решение о его установке самостоятельно.

Пригодиться такой клапан может на нижних этажах многоквартирных домов (где может всасываться гидрозатвор унитаза или сифона) из-за частого пользования канализацией соседями. Известно, что при интенсивном сливе, всасывающая способность трубы составляет до 30 объемов той воды, которая собирается в сантехнике для блокирования запаха. В таком случае, без клапана не обойтись.

В частном доме тоже принято ставить вакуумные клапаны тогда, когда используется сразу несколько выходов в одну канализационную трубу (ванна, 1-2 раковины, 1-2 унитаза).

Существует несколько простых советов по установке эффективного воздушного клапана на канализацию. На самом деле, их устройство практически ничем не отличается друг от друга, но вот от того, насколько качественно осуществлен монтаж, зависит многое.

• Для начала проверяется герметичность оборудования. Для этого подойдет обычный велосипедный или автомобильный насос. Если обработать мембрану мылом или окунуть ее в воду и продуть систему в обратном направлении, то образующиеся пузырьки воздуха четко скажут о том, что резинка не закрывает отверстие так, как надо.
• Ставить вакуумный клапан следует исключительно в вертикальном положении. Так он будет работать максимально эффективно.
• К клапану должен быть хороший доступ воздуха, но и о создании возможностей быстрого доступа для ремонта тоже не стоит пренебрегать.
• Аэратор располагают не менее чем на 30 сантиметров выше стыка со стояком. Для подсоединения используются переходники и колена труб.
• Существует два вида аэраторов: 50 и 110 мм в диаметре. Первые рекомендуется ставить на отводы от сифонов и местных сливов, а вторые – на основную канализационную трубу.

50 мм аэратор110 мм аэратор

Непосредственно на трубу можно устанавливать клапан двумя способами: накручивать на заранее нарезанную резьбу или с помощью раструба, обработанного герметиком.

Модель с резьбовой насадкой

Перед монтажом нужно перекрыть воду в доме, а потом осуществить врезку на трубе подходящего переходника-колена. Место соединения воздушного клапана и канализационной трубы тщательно очищается от загрязнений, чтобы сохранить герметичность системы. Из инструментов под рукой нужно иметь подходящие гаечные ключи, герметик, пилу по металлу.

По мере эксплуатации прибор практически не требует ремонта, так как его устройство максимально простое. Единственные проблемы, которые иногда возникают, это изнашиваемость резиновой мембраны. Но поменять ее, как правило, дело нескольких минут.

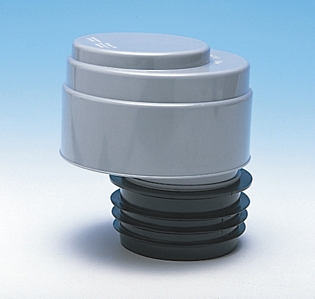

Модель с гофрированным соединением

Признаки неполадок в работе канализации

Нарушения в работе канализации можно выявить по характерным признакам.

Такими являются:

• наличие посторонних звуков;
• распространение неприятных запахов.

В домах с давно установленной канализационной сетью необходимо в первую очередь проверить на наличие повреждений все элементы сети. Отклонения в работе новой системы могут свидетельствовать о неправильной ее установке.

Если при осмотре удалось исключить такие причины возможных повреждений, как трещины в трубопроводах, засоры в сточных трубах или вентиляционных каналах, неправильный уклон труб, то причиной проблем, скорее всего, является недостаточный приток воздуха. В таком случае устранить неполадки в системе поможет установка вакуумного клапана.

Причин неправильной работы канализации может быть несколько: засорение в трубах, нарушения правил монтажа, перекрытие жильцами верхних этажей вентиляционного (фанового стояка). Иногда источник неприятностей может выявить лишь специалист

Обратный клапан как защита от аварий на канализационных сетях

При возникновении засора в канализационных сетях жители обращаются в аварийно-диспетчерские службы. Но пока их сотрудники прибудут на место аварии и сумеют перекрыть подачу воды, аварийная квартира нередко оказывается затопленной, а имущество жильцов – испорчено. Для исправления ситуации и устранения запаха в квартире придется делать серьезный ремонт, что, естественно, потребует серьезных финансовых вливаний.

Решить проблему поможет запорная арматура для канализации или обратный клапан, который перекроет обратный поток стоков и не допустит их проникновения в квартиру.

Совет! Установить обратный клапан рекомендуется жителям квартир, расположенных на первых-вторых этажах. Как правило, выше этого уровня столб сточной жидкости не поднимается.

Где можно установить обратный клапан?

Пример установки обратного канализационного клапана

Существует два варианта решения проблемы:

• Воспользоваться одним клапаном, имеющим большую пропускную способность, установив его на общую канализационную трубу.
• Установить отдельные клапаны на каждый сантехнический прибор.

Установка общего клапана возможна только для небольшого дома, для многоквартирных многоэтажек такой вариант невозможен, а вот установить запорный клапан для канализации на каждый предмет сантехники можно порекомендовать для любой системы отведения стоков.

В продаже можно найти две разновидности клапанов для канализации:

Обычный, предназначенный для предотвращения обратного тока воды. Клапан для унитазов или фановых труб

Это устройство монтируется непосредственно в трубы, особенно важно, чтобы они присутствовали в системе, в которой отмечается контруклон труб, который крайне сложно устранить, полностью не переделывая систему

Принцип действия клапанов, предотвращающих обратный ток жидкости

Установленный клапан на канализационной трубе

Нужно заметить, что у указанных выше типов клапанов принципиально разное устройство. Так, обратный клапан для напорной канализации, который используется для того чтобы не допустить перетекания жидкости в обратном направлении, имеется два патрубка – приемный и выпускающий.

В камере клапана располагается шарик, наполненный воздухом, который при возникновении обратного тока воды создает давление на мембрану. Эта мембрана полностью перекрывает камеру, и жидкость попасть в трубу не может.

Чтобы клапан исправно служил многие годы, его нужно будет регулярно чистить. Для этого производители предусмотрели наличие схемной крышки. Помимо этого, это устройство, как правило, имеет запорный вентиль, который позволяет перекрыть трубопровод в случае необходимости.

Устанавливают их в месте, где соединяются две трубы. Их можно располагать и в вертикальной и в горизонтальной плоскостях.

Материал изготовления обратных клапанов – металл или пластик. Ранее использовались исключительно металлические фланцевые клапаны, их и сегодня можно найти в продаже. Но в связи с распространением пластиковых труб сегодня намного чаще используются клапаны из ПВХ.

Правила установки

Обратный клапан в трубу может быть установлен во время сборки трубопровода в месте соединения труб, либо путем врезки в трубопровод в действующей сети. Клапан должен иметь тот же диаметр, что и трубы, если это невозможно, то придется использовать специальный переходник для канализации.

Совет! При выборе места установки клапана нужно помнить, что к нему должен быть оставлен доступ, необходимый для обслуживания и прочистки.

Обратный клапан на канализационной трубе

Вот несколько рекомендаций по установке клапана:

• На каждой модели имеется стрелочка, которая указывает направление тока жидкости. Установка должна быть произведена строго по направлению указанному стрелкой.
• При монтаже стрелка должна быть направлена к канализационному коллектору, только при соблюдении этого условия он будет правильно работать. То есть стрелка должна указывать нормальное движение жидкости от сантехнического прибора до стояка.
• Перед установкой стоит провести его испытания на герметичность, такой несложный тест позволит избежать проблем в дальнейшем.
• В случае уменьшения уровня герметичности блокирующей мембраны при работе будет возникать вибрация и шум. Для устранения поломки нужно будет снять съемную крышку, вытащить затвор и заменить его. Можно не менять затвор полностью, а установить в него новую герметичную окантовку, которая достаточно легко снимается.

Совет! Стоимость обратных клапанов может сильно разниться. Не стоит выбирать самые дешевые модели, так как сэкономленная сумма не может пойти в сравнение с затратами, которые потребуются на ремонт в случае затопления квартиры.

Установка аэраторов

Самостоятельно установить воздушный клапан совсем не сложно. Делается это следующим образом:

• перед началом работ попросите соседей не спускать в канализацию воду некоторое время. После этого произведите демонтаж трубы;
• по правилам надо подготовить трубу: подрезать по размеру и удалить зазубрины на торцах. Исключением может быть воздушный клапан для фановой трубы. Обычно он представляет собой приспособление с крышкой, которое монтируется на торец трубы;

чтобы соединение было герметичным, в раструб укладывается прокладка из резины. Если же монтаж соединения будет производиться по резьбе, то вместо прокладки на резьбу наматывают ФУМ. Теперь устанавливается сам аэратор.

В одной квартире редко устанавливается только один воздушный клапан. Любой из них стоит устанавливать в зоне лёгкой досягаемости для визуального осмотра или ремонта. Профилактическую чистку проводят ежегодно. Мембранные устройства чистят чаще.

Правила монтажа вакуумного клапана

Согласно строительным нормам, вытяжная канализация должна быть фановой. Это понимается, исходя из следующих требований:

• Любой вид канализационной системы (для производственных и бытовых нужд) должен иметь вентиляцию через стояки такого же диаметра, как и основная труба.
• Выходное отверстие не должно выводиться в общую шахту для вентиляции, а предполагает отведение через крышу – на улицу, в 4 метрах и более от окон и балконов.
• Фановой трубой можно объединять несколько стояков с канализацией.

Выходит, что строительные нормы не регламентируют установку простого вакуумного клапана. Поэтому каждый хозяин может принимать решение о его установке самостоятельно.

Пригодиться такой клапан может на нижних этажах многоквартирных домов (где может всасываться гидрозатвор унитаза или сифона) из-за частого пользования канализацией соседями. Известно, что при интенсивном сливе, всасывающая способность трубы составляет до 30 объемов той воды, которая собирается в сантехнике для блокирования запаха. В таком случае, без клапана не обойтись.

В частном доме тоже принято ставить вакуумные клапаны тогда, когда используется сразу несколько выходов в одну канализационную трубу (ванна, 1-2 раковины, 1-2 унитаза).

Существует несколько простых советов по установке эффективного воздушного клапана на канализацию. На самом деле, их устройство практически ничем не отличается друг от друга, но вот от того, насколько качественно осуществлен монтаж, зависит многое.

• Для начала проверяется герметичность оборудования. Для этого подойдет обычный велосипедный или автомобильный насос. Если обработать мембрану мылом или окунуть ее в воду и продуть систему в обратном направлении, то образующиеся пузырьки воздуха четко скажут о том, что резинка не закрывает отверстие так, как надо.
• Ставить вакуумный клапан следует исключительно в вертикальном положении. Так он будет работать максимально эффективно.
• К клапану должен быть хороший доступ воздуха, но и о создании возможностей быстрого доступа для ремонта тоже не стоит пренебрегать.
• Аэратор располагают не менее чем на 30 сантиметров выше стыка со стояком. Для подсоединения используются переходники и колена труб.
• Существует два вида аэраторов: 50 и 110 мм в диаметре. Первые рекомендуется ставить на отводы от сифонов и местных сливов, а вторые – на основную канализационную трубу.

Непосредственно на трубу можно устанавливать клапан двумя способами: накручивать на заранее нарезанную резьбу или с помощью раструба, обработанного герметиком.

Перед монтажом нужно перекрыть воду в доме, а потом осуществить врезку на трубе подходящего переходника-колена. Место соединения воздушного клапана и канализационной трубы тщательно очищается от загрязнений, чтобы сохранить герметичность системы. Из инструментов под рукой нужно иметь подходящие гаечные ключи, герметик, пилу по металлу.

По мере эксплуатации прибор практически не требует ремонта, так как его устройство максимально простое. Единственные проблемы, которые иногда возникают, это изнашиваемость резиновой мембраны. Но поменять ее, как правило, дело нескольких минут.

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Устройство и принцип работы фанового клапана

Теперь рассмотрим, как устроен и как работает воздушный вентклапан для канализации.

Фановый клапан имеет следующее устройство:

1. Корпус, имеющий сбоку отверстие (через которое и поступает воздух). Выпускается из полимерного материала (полипропилена или ПВХ).
2. Съемная крышка. Необходима для разборки аэрационного клапана (для чистки или ремонта).
3. Шток или мембрана. Выполняются из резины.
4. Уплотняющая прокладка из резины. Ограничивает ход штока, герметизирует конструкцию.

Работает вакуумный вентклапан для стояка следующим образом:

• когда давление внутри трубы одинаково с атмосферным (или слегка его превышает) — клапан закрыт;
• когда вода (из унитаза, стиральной машины, крана) попадает в сток — внутри трубы возникает разряжение, смещает шток (мембрану), и открывает клапан;
• поступающий через клапан воздух уравнивает давление, после чего шток (мембрана) возвращаются на седло (клапан закрывается).

Плюсы и минусы применения

Из преимуществ использования канализационного аэратора:

• возможность предотвратить появление неприятного запаха внутри помещения (в случае, если нормальная работа вентиляции стояка будет нарушена);
• возможность обойтись без прокладки фановой трубы (а значит — не делать лишнее отверстие в крыше).

Следует отметить, что использовать клапан на невентилируемом стояке можно, однако эффективно это будет только в малоэтажных постройках. Для многоэтажных домов вентклапана считаются дополнительным компонентом к выводимой на крышу трубе.

В принципе, отдельно их применять тоже можно, но только в качестве крайней меры. И в данном случае потребуется точный расчет как количества устройств, так и их пропускной способности (что должно выполняться на этапе проектирования самого здания).

Устройство и принцип работы воздушного клапана канализации

Из явных минусов канализационного аэратора можно отметить возможность его заедания. Движение штока (мембраны) может ухудшиться как от времени (естественного износа деталей), так и от попадания внутрь какого-то мусора. Второй вариант маловероятен, поскольку посторонние предметы могут попасть внутрь разве что при открытии крышки.

О технических характеристиках (диаметре) и производителях

Основными техническими характеристиками канализационного аэратора являются:

1. Диаметр. По этому параметру выбирается модель под диаметр трубы.
2. Пропускная способность (сколько воздуха пропустит за единицу времени).

По диаметру изделия могут быть 50, 75 или 110 мм. Модели диаметром 50 и 75 мм — подходят для установки для отдельных приборов. Изделия диаметром 110 мм — предназначаются для монтажа на сам стояк.

Вентиляционный клапан на стояке

Устройства некоторых клапанов выполнены таким образом, что они подходят сразу для нескольких диаметров (имеют ступенчатый патрубок). К примеру, модель HL900N может использоваться для труб диаметром 50, 75 или 110 мм. Для монтажа на трубы другого диаметра (32, 40 мм) могут применяться переходники.

Что касается пропускной способности: выше уже говорилось, что на 1 л/с воды может потребляться 25 л/с воздуха. Производительность клапанов — от 7-8 л/с (для HL903 и Minivent) и до 32-37 л/с (для HL900N).

На российском рынке представлена продукция примерно десятка производителей. Приведем несколько конкретных брендов:

1. HL (австрийская фирма, ее продукция — самая дорогая).
2. McAlpine (Макальпин, английская фирма, среднеценовой сегмент).
3. Wavin (польский производитель, среднеценовой и дорогой сегмент).
4. Европласт (украинский бренд, дешевый сегмент).

Где устанавливается фановый аэратор?

Вентиляционный клапан можно установить двумя способами (по месту расположения):

1. Для стояка. В этом случае он располагается на верхней его части, которая может либо выводиться на чердак, либо располагаться прямо в помещении (санузле).
2. Для отдельного прибора (допустим, для стиральной машины).

Применение аэраторов

Аэратор незаменимая штука для использования в канализации. Понятно, что именно от сточных вод всегда исходит зловонный запах. Чтобы неприятно пахнущие пары не проникали в жилые помещения, нужно подумать о вентиляции. Практика показала, что аэратор способен ещё и компенсировать давление в канализационной системе.

Воздушный клапан, прежде всего, можно установить не только на самой канализационной трубе, а дополнительно в ванной или туалете. Аэратор должен быть изготовлен из крепкого материала, обладать ручным и автоматическим режимом. Установка воздушного клапана — дело простое, его можно сделать самостоятельно.

Работу желательно выполнять при плюсовой температуре. Для закрепления аэратора всегда должно быть уплотнительное кольцо. Чтобы прибор работал эффективно, его устанавливают вертикально. Располагать его можно от наивысшей точки сточной трубы на расстоянии 10 см.

К полезным свойствам можно отнести профилактику промерзания труб. Усиливает пожарную безопасность, клапана не пропускают дым и огонь. Минимум затрат, к примеру для установки полноценной системы вентиляции понадобится значительная сумма. Аэратор же справится с подобной задачей самостоятельно.

Воздушные клапаны не устанавливают в системах канализации, расположенных вертикально или же в местах непосредственной близости к зоне отходов. Если же возникают сомнения по поводу установки, желательно получить квалифицированную консультацию у специалиста или инженера.

Фановая труба

Монтаж данной системы вентиляции для канализации носит обязательный характер в случаях:

1. При строительстве и устройстве водоснабжения и канализации использовались трубы небольшого диаметра (менее 50-ти миллиметров).
2. Коттедж возводился высотой от двух этажей.
3. При одноэтажном строительстве в доме имеется два раздельных санузла с общей канализацией.
4. Наличие бассейна, сауны или большой ванны-джакузи.

Вышеперечисленные факторы обязывают владельцев жилья устраивать канализационную вентиляцию с вытяжной трубой.

Её монтаж не составляет труда.

Вывод трубы вытяжки делают на крыше здания. Высота возвышения края трубы прямо зависит от типа крыши, а также наличия смежных систем вентиляции. Если крыша плоская, как на старых десятиэтажных домах, то хватит и 300 миллиметров для надлежащей работы системы. Но частные дома чаще всего оборудуются двухскатными крышами. В этом случае возвышение трубы может доходить до отметки в 3 метра.

Не стоит забывать про зимний период времени года. Как и общеобменную, канализационную вытяжку нужно утеплять или прокладывать в герметичных, внутренних вентиляционных коробах.
