Стоит ли покупать лазерную рулетку?

Особенности конструкции и принцип работы оптических дальномеров

Оптические дальномеры — обобщенное название группы дальномеров с визуальной наводкой на объект (цель), действие которых основано на использовании законов геометрической (лучевой) оптики.

Распространены оптические дальномеры: с постоянным углом и выносной базой (например, нитяной дальномер, которым снабжают многие геодезические инструменты — теодолиты, нивелиры и т. д.); с постоянной внутренней базой — монокулярные (например, фотографический дальномер) и бинокулярные (стереоскопические дальномеры).

Оптический дальномер (светодальномер) — прибор для измерения расстояний по времени прохождения оптическим излучением (светом) измеряемого расстояния.

Оптический дальномер содержит источник оптического излучения, устройство управления его параметрами, передающую и приёмную системы, фотоприёмное устройство и устройство измерения временных интервалов. Оптический дальномер делятся на импульсные и фазовые в зависимости от методов определения времени прохождения излучением расстояния от объекта и обратно.

В дальномерах измеряется не сама длина линии, а некоторая другая величина, относительно которой длина линии является функцией.

В геодезии применяют 3 вида дальномеров: оптические (дальномеры геометрического типа), электрооптические (светодальномеры), радиотехнические (радиодальномеры).

В импульсном светодальномере источником излучения чаще всего является лазер, излучение которого формируется в виде коротких импульсов. Для измерения медленно меняющихся расстоянии используют одиночные импульсы, при быстро изменяющихся расстояниях применяется импульсный режим излучения.

Твердотельные лазеры допускают частоту следования импульсов излучения до 50—100 Гц, полупроводниковые — до 104—105 Гц. Формирование коротких импульсов излучения в твердотельных лазерах осуществляется механическими, электрооптическими или акустооптичекими затворами или их комбинациями. Инжекционные лазеры управляются током инжекции.

В фазовых светодальномерах в качестве источников света применяются накальные или газосветные лампы, светодиоды и почти все виды лазеров. Оптический дальномер со светодиодами обеспечивают дальность действия до 2—5 км, с газовыми лазерами при работе с оптическими отражателями на объекте — до 100 км, а при диффузном отражении от объектов — до 0,8 км; аналогично.

Оптический дальномер с полупроводниковыми лазерами обеспечивает дальность действия 15 и 0,3 км. В фазовых светодальномерное излучение модулируется интерференционными, акустооптическим и злектрооптическими модуляторами. В сверхвысокой частоты фазовых оптических дальномерах применяются электрооптические модуляторы на резонаторных и волноводных сверхвысокой частоты структурах.

В импульсных светодальномерах обычно в качестве фотоприёмного устройства применяются фотодиоды, в фазовых светодальномерах фотоприём осуществляется на фотоэлектронные умножители. Чувствительность фотоприёмного тракта оптического дальномера может быть увеличена на несколько порядков применением оптического гетеродинирования. Измерение временных интервалов чаще всего осуществляется счётно-импульсным методом.

Дальномер – является лучшим прибором для измерения расстояния на длинные дистанции. Дальномер тахеометра характеризуется не только точностью, но и дальностью. Как правило, это дальность измерения расстояний до одной призмы. Следует отметить, что эти характеристики связаны друг с другом.

Несмотря на то что значительная часть объема измерений тахеометром не превышает 500–1000 м, периодически приходится измерять значительно более длинные расстояния. Поэтому наилучшими сегодня являются дальномеры с точностью измерений не ниже 2 мм + 2 ррм при дальности 3000–4000 м. Эти параметры должны стать стандартными в будущем для большинства тахеометров. Увеличение дальности измерений в ущерб точности нецелесообразно и неэффективно.

Ожидается, что в целом на мировом рынке в ближайшем будущем стоимость самого оборудования снизится, а встроенных программных средств и их приложений повысится. Стоимость сервиса и запасных частей также должна снизиться вследствие увеличения надежности работы приборов и продления срока их жизнедеятельности. Однако затраты на обучение и поддержку пользователей, очевидно, увеличатся из-за усложнения конфигурации систем, возможностей их модернизации и многофункционального применения.

Какой лазерный дальномер лучше?

Говоря о том, какой лазерный дальномер лучше, я приведу примеры конкретных моделей, которые, на мой взгляд будут наиболее оптимальными для тех или иных условий.

Среди всех изготовителей данной техники мне наиболее симпатичны Bosch и Codtrol. Первый бренд выпускает очень надежные рулетки, способные сохранять работоспособность даже в жестких условиях какого-либо строительного объекта.

Приборы от второго производителя имеют несколько меньшую надежность, но и цена на них ниже.

Все представленные ниже модели могут складывать замеры, высчитывать объем, площадь и диагональ. В общем обладают стандарнтым, но при этом широким спектром возможностей.

Итак, если говорить про Bosch, то здесь следует покупать только технику синего цвета, так как приборы в зеленом корпусе относятся к классу бытовых, а значит менее надежных, при этом цена на них не такая уж и низкая.

Пожалуй самым популярным дальномером фирмы Bosch является GLM 30. Дальность замеров у него будет до 30 метров. Эта длина многим подходит для проведения измерений внутри помещений. При этом у этой модели относительно невысокая цена, что вкупе с знаменитым названием бренда побуждает большое количество покупателей приобретать именно этот аппарат.

Для тех, кому мало 30 метров, Bosch производит модели с большей дальностью измерений. Есть и на 40 метров — GLM 40, и на 80 — GLM 80, и на 100 — GLM 100, и на 150 — GLM 150 Prof. Естественно и цена будет расти с увеличением максимальной дальности.

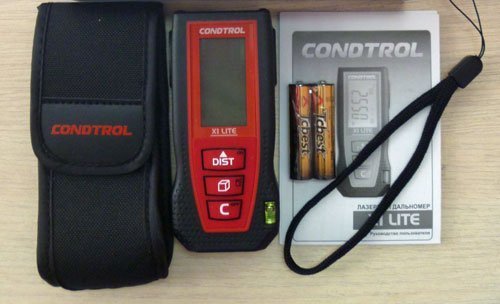

Что касается Condtrol, то здесь самой популярной моделью является прибор, имеющий также длину измерений до 30 метров. Это Condtrol X1 Lite 1-4-08-1. Имея цену, которая значительно ниже, чем у аналогичного агрегата от Bosch, этот аппарат составляет хорошую конкуренцию именитому производителю.

Конечно же у Condtrol есть и рулетки, способные измерять и на большую длину. Это X2 Plus, измеряющий на 60 метров, это XP3 — 100 м, а также XP4, стреляющий на 150 м.

Таково мое мнение, касаемо конкретных моделей.

Оптический дальномер

Оптический дальномер – это оптический прибор, применяемый для измерения расстояний до объектов.

По принципу действия дальномеры подразделяются на две основные группы, геометрического и физического типов. Первую группу составляют геометрические дальномеры. Измерение расстояний дальномером такого типа основано на определении высоты h равнобедренного треугольника ABC (схема 10) например по известной стороне АВ = I (базе) и противолежащему острому углу .. Одна из величин, I или ., обычно является постоянной, а другая — переменной (измеряемой).

По этому признаку различают дальномеры с постоянным углом и дальномеры с постоянной базой. Дальномер с постоянным углом представляет собой подзорную трубу с двумя параллельными нитями в поле зрения, а базой служит переносная рейка с равноотстоящими делениями. Измеряемое дальномером расстояние до базы пропорционально числу делений рейки, видимых в зрительную трубу между нитями.

По такому принципу работают многие геодезические инструменты (теодолиты, нивелиры и др.). Относительная погрешность нитяного дальномера — 0,3-1%. Более сложные оптические дальномеры с постоянной базой, построены на принципе совмещения изображений объекта, построенными лучами прошедшими различные оптические системы дальномера. Совмещение производится с помощью оптического компенсатора, расположенного в одной из оптических систем, а результат измерения прочитывается по специальной шкале.

Монокулярные дальномеры с базой 3-10 см широко применяются в качестве фотографических дальномеров. Погрешность оптических дальномеров с постоянной базой менее 0,1% от измеряемого расстояния.

Принцип действия дальномера физического типа состоит в измерении времени, которое затрачивает посланный дальномером сигнал для прохождения расстояния до объекта и обратно.

Способность электромагнитного излучения распространяться с постоянной скоростью дает возможность определять дальность до объекта. Различают импульсный и фазовый методы измерения дальности. При импульсном методе к объекту посылается зондирующий импульс, который запускает временной счетчик в дальномере. Когда отраженный объектом импульс возвращается к дальномеру, то он останавливает работу счетчика.

По временному интервалу (задержке отраженного импульса), с помощью встроенного микропроцессора, определяется расстояние до объекта: L= ct/2, где: L — расстояние до объекта, с — скорость распространения излучения, t — время прохождения импульса до цели и обратно.

Отраженное излучение попадает в фотоприемник, где выделяется модулирующий сигнал. В зависимости от дальности до объекта изменяется фаза отраженного сигнала относительно фазы сигнала в модуляторе. Измеряя разность фаз, измеряется расстояние до объекта. Самыми распространенными гражданскими электронно-оптическими приборами для измерения дальности являются портативные лазерные дальномеры, с помощью которых можно измерить расстояние до любого предмета на местности, находящегося в прямой видимости, с погрешностью около одного метра.

Максимальная дальность определения расстояния индивидуальна для каждой модели, обычно от нескольких сот, до полутора тысяч метров и сильно зависит от типа объекта. Лучше всего производится измерение дальности до крупных объектов с высокой отражающей способностью, хуже всего — до мелких объектов интенсивно поглощающих лазерное излучение. Лазерный дальномер может быть выполнен в виде монокуляра или бинокля с увеличением от 2 до 7 крат.

Некоторые производители встраивают дальномеры в другие оптические приборы, например в оптические прицелы. В поле зрения дальномера находится специальная метка, которую совмещают с объектом, после чего производится измерение дальности, обычно простым нажатием кнопки.

Результат измерения выводится на индикаторную панель, расположенную на корпусе прибора, или отражается в окуляре, что позволяет получить информацию о дальности, не отрывая глаз от дальномера. Многие модели могут отображать результаты измерения в разных метрических единицах (метрах, футах, ярдах).

Дальномер в геодезии – один из неотъемлемых измерительных приборов, используемых специалистами при изысканиях.

Функции лазерных дальномеров

Определение расстояния из разных точек отсчета

У лазерного дальномера есть несколько точек отсчета, что связано с особенностями измерения. Луч лазера исходит из корпуса прибора, так что при измерении расстояния от одной стены до другой придется учитывать длину этого корпуса. Чтобы не пришлось вести такие подсчеты в уме, в дальномерах настраивается точка отсчета. Она ведется от заднего торца устройства, от переднего торца или от упорной скобы (при ее наличии). Когда нужно узнать точную длину объекта, скобу выдвигают на 90 градусов (фактически цепляют за край объекта). Если нужно мерить из угла, то скобу выдвигают на 180 градусов, ведь сам прибор строго в угол не поместится.

Измерение площади и объема

Для измерения лазерным дальномером площади прямоугольника нужно определить его длину, ширину и нажать на специальную кнопку. Прибор рассчитает площадь фигуры и выведет результат на экран. Для определения объема параллелепипеда придется измерить его длину, ширину и высоту. Некоторые электронные рулетки умеют измерять углы, площади и объемы более сложных фигур. Такие измерения помогут быстро определить площадь пола, потолка, стен или узнать объем конструкции. Последнее потребуется, например, при строительстве бассейна или установке кондиционера, когда нужно знать объем воздуха кондиционируемых комнат. В некоторых приборах есть специальная функция маляра, которая складывает длины стен помещения и умножает на высоту, чтобы узнать общую площадь окрашиваемого или оклеиваемого обоями помещения.

Непрерывные измерения

У лазерных рулеток есть один минус по сравнению с обычными рулетками. В то время как мерной лентой легко отступить от стены на заданное расстояние, лазерной линейке нужна поверхность, от которой отразится луч. Для решения этой проблемы придумана функция непрерывных измерений. То есть если нужно отступить от стены, положим, на полтора метра, нужно включить эту функцию и постепенно отходить от стены. В это время прибор будет делать промеры через 1 секунду (зависит от настроек), что поможет отступить на точно заданное расстояние.

Измерения на основе вычислений

Если длину линии по каким-то причинам измерить прибором не получается, можно рассчитать ее по определенным формулам. Представим, что у помещения наклонная крыша. Тогда для определения длины наклонной линии понадобится не прямоугольник, а трапеция. Измерить три линии этой трапеции дальномером труда не составит, в то время как длину четвертой линии прибор рассчитает сам по функции трапеции.

Аналогично рассчитывается и высота до объекта, если напрямую измерить ее затруднительно. Тогда измеряется расстояние до этой точки по диагонали (гипотенуза) и по горизонтали (первый катет). По известной со школьного курса геометрии теореме Пифагора прибор рассчитает вертикаль (второй катет). Такой расчет возможен только для прямоугольных треугольников, то есть в случае вертикальных, а не наклонных поверхностей.

Определение минимума и максимума

Определить с помощью лазерной рулетки длину диагонали большой комнаты не так-то просто, поскольку нужно четкое попадание из угла в угол. Режим максимума помогает снизить риск ошибки и предполагает проведение нескольких последовательных замеров. Прибор ориентируется на первый замер и считает его наименьшим. Если при последующих замерах найдется большее значение, то оно и будет считаться длиной диагонали. Это делается из соображений, что длина диагонали всегда является наибольшей величиной из всех возможных длин помещения.

Режим минимума аналогичен предыдущему и снижает риски измерить расстояние не строго под прямым углом, а по диагонали. Например, нужно измерить расстояние от пола до потолка. Тогда в режиме минимума прибор найдет наименьшее из всех измеренных значений.

Как работают лазерные измерительные инструменты? Как выбрать лазерный дальномер?

Измерительные инструменты, основанные на лазерных технологиях , присутствуют на рынке уже много лет.

Говоря простым языком лазерные измерительные инструменты основаны на принципе отражения лазерного луча. Для измерения расстояния устройство излучает лазерный импульс в направлении объекта, например стены. Время, необходимое лазерному лучу, чтобы добраться до объекта и вернуться назад, определяет измерение расстояния.

Лазерные измерители, основанные на этой технологии, обычно называются лазерными дальномерами и относятся к категории измерителей, которым не нужно соприкасаться с измеряемой точкой.

Исторически лазерным дальномерам предшествовали ультразвуковые измерители, появившиеся еще в 1990-х годах и основанные на принципе отражения звуковых волн. Однако эти инструменты не позволяли навести на нужную точку и были не очень точными.

Функции и применение строительного дальномера

Лазерная рулетка не только измеряет расстояния, но и выполняет другие функции, в зависимости от модели:

• вычисляет площади, периметры и объёмы помещений;

• функция Пифагора позволяет делать замеры труднодоступных объектов;

  Применение функции Пифагора

• сохраняет данные на встроенную карту памяти;
• вычисляет диагонали;

• даёт возможность измерять расстояние от передней или задней грани на выбор;

  Передняя и задняя грань прибора

• передаёт информацию на компьютер;
• выбирает систему измерений;
• с помощью встроенного термодатчика определяет температуру;
• автоматически отключается;
• показывает уровень заряда батареи;
• подсвечивает дисплей;

• с помощью пузырькового уровня выравнивается относительно любого объекта горизонтально или вертикально;

  Пузырьковый уровень

• выдвижная скоба позволяет производить замеры от углов, а также в труднодоступных местах и щелях;

  Замер от угла с помощью выдвижной скобы

• с помощью визира может наглядно зафиксировать лазерную точку при низком освещении;
• подключается к специальному оптическому прицелу для приближения изображения;
• с помощью функции трекинга измеряет расстояние в реальном времени.

Включение в прибор дополнительных функций увеличивает его стоимость.

Видео: обзор функций дальномера для строительства

Применение лазерного дальномера достаточно широко:

• строительство;
• ремонт и отделка помещений;
• производство и монтаж мебели;
• монтаж оборудования;
• топографическая съёмка;
• геодезия;
• ландшафтный дизайн;
• туризм и альпинизм;
• лесничество и охота;
• геология и археология;
• монтаж рекламных плакатов.

Правильная эксплуатация

Для удобства хранения лазерные дальномеры комплектуются специальными чехлами.

Так как длина волны составляет 635 нм, человеческий глаз видит луч красного цвета. Поэтому, работая с таким прибором, следует быть аккуратными. Попадая в глаз, такой луч может нести разрушительное воздействие. Все зависит от класса используемого лазера: чем он выше, тем опаснее контакт луча и глаза. По стандарту дальномеры имеют луч со вторым классом излучения. Это, в свою очередь, означает, что при кратковременном воздействии перед глазами человека непродолжительный период будут мелькать пятна света. Но если луч будет напрямую и долго воздействовать, то последствия могут стать крайне неприятными.

Дальномер – прибор, которому для работы требуются батарейки. После того как их заряд окончен (примерно 5-10 тысяч измерительных процессов), их следует правильно утилизировать. Если содержимое батарейки вытечет внутри прибора, это может привести к поломке аппарата, что однозначно потребует дорогостоящего ремонта. Поэтому перед и после каждого применения батарейки следует тщательно осматривать.

Такой прибор требует деликатного обращения, поэтому для него не допускаются воздействия физической силой, а тем более падения. Это тоже чревато ремонтом или даже покупкой новой техники.

Иметь под рукой такой прибор – значит ощутимо улучшить условия своей работы. Во-первых, исчезает необходимость производить вычисления в уме – все делает техника. Во-вторых, это значительно экономит время, особенно если дальномер – новой модификации, так как в нем много дополнительных функций. В-третьих, автоматическое сохранение данных помогает не забивать голову большим количеством цифр, что тоже крайне удобно.

Дополнительные функции и возможности лазерных рулеток

Главными функциями лазерных рулеток является вычисление расстояния и размеров, углов и гипотенуз, а также площадь и объем измеряемых объектов. Все это можно сразу вычислить прямо на дисплее прибора, не проводя расчеты на калькуляторе. А благодаря тому, что в устройстве есть встроенная память, то в ней можно сохранять расчеты (в разных моделях количество запоминаемых показаний может отличаться). Помимо различных вычислений дальномеры могут иметь следующие дополнительные функции и комплектующие:

• Автоотключение. Функция автоматически отключит прибор, если он долгое время находится в режиме ожидания, то есть им не пользуются. Время отключения в разных моделях разное, поэтому конкретные цифры стоит уточнять непосредственно у производителя устройства.
• Держатель или штатив. Первый конструктивный элемент необходим для закрепления прибора на стене, подоконнике, столе и других предметах. Если вы выполняете преимущественно работы внутри помещений, тогда вам потребуется держатель. Штатив же или тренога удобна для наружных замеров. Leica Disto S910 Pro Pack пример лазерной рулетки с полным комплектом, включающим держатель и штатив. Этот профессиональный дорогой прибор и однозначно подойдет не всем, но здесь полный спектр функций и комплектующих, которые нужны для замеров, как в комнатах, так и на открытых площадках.

Bluetooth. Прибор с функцией Bluetooth может подключаться к смартфону или планшету и передавать показания на него. Благодаря этому можно сохранять все вычисления в память телефона, например, в созданную расчетную смету. Из хороших устройств для дома с отличной точностью и Bluetooth можем посоветовать SNDWAY SW-S50.

Прицел с дальномером

Наиболее удобными для охотника являются прицелы с дальномером. Особенно это актуально для охоты с подхода, где необходимо выслеживать зверя, десятки киллометров по лесу таская на себе всё обмундирование. Оптические прицелы с дальномером доступны только среди премиальных брендов: Carl Zeiss, Burris, Swarovski, Steiner и их стоимость начинается от 300 000 рублей.

Но в этом бюджете целесообразнее будет выбрать цифровой или тепловизионный прицел с дальномером. Такие прицелы позволяют охотиться как днём, так и ночью. А это особенно удобно, потому что не придётся менять и пристреливать дневной и ночной прицелы. В тепловизионный прицел гораздо проще определить трофейную ценность животного, и дальномер в этом будет хорошим помошником. Более подробно про цифровые прицелы читайте в этой статье.

К недостаткам прицелов с дальномером можно отнести их дороговизну и специфичное назначение: использовать такой прибор без оружия будет по меньшей мере странно. Впрочем, и угол обзора прицелов уступает углу обзора биноклей или монокуляров.

Расстояние до цели 100 метров (в левом нижнем углу) Видимое изображение прицела Πyльcap Dіgіѕіght Ultrа N455 LRF с дальномером

Лазерная рулетка

Существуют и более современные и эффективные инструменты, какими измеряют расстояние. Например, лазерная рулетка. Ее применяют для измерения большой длины или в местах с ограниченным доступном. Они чрезвычайно удобны и представляют собой весьма технологичные инструменты, которые быстро и точно снимают показания в тех местах, куда не добраться обычной рулеткой.

Все дальномеры (лазерные рулетки) имеют дисплей – на нем отображаются настройки, а также произведенные замеры. Суть работы состоит в следующем: специальный микропроцессор считывает время, за которое лазерный луч достигает конечной точки (твердой поверхности), затем на основании полученного времени и известной скорости распространения света высчитывается расстояние.

В строительных работах лазерные рулетки используются часто. Бригады, занимающиеся реконструкциями, отделочными работами, устройством потолков, возведением сооружений и стен, в своем арсенале обязательно имеют дальномер, а иногда даже несколько. Несмотря на высокую стоимость, это один из самых распространенных современных инструментов, какими пользуются для измерения расстояний.

Рейтинг популярных моделей

Современный рынок измерительного оборудования представляет лазерные дальномеры в широком ассортименте. Ниже представлен обзор самых популярных моделей, отзывы о которых можно увидеть в интернете наиболее часто.

• Немецкий лазерный дальномер Tape оснащён влагоударным корпусом и памятью, хранящей информацию о 20 последних измерениях. Прибор выдерживает падение с 10-метровой высоты и способен работать при температуре воздуха от -30 до 55 градусов и влажности до 98%. Модель отличается высокой точностью измерений и имеет погрешность не более 2 мм. Программное обеспечение позволяет определять высоту конструкций с расстояния, используя при этом формулу Пифагора, а возможность работы с препятствиями даёт возможность производить замеры сквозь преграды. Модель оснащена подсветкой, четырёхстрочным жидкокристаллическим дисплеем и высокоточным мощным лазером, а время расчёта нужных параметров не превышает 2 секунд. Стоимость инструмента составляет 5200 рублей.
• Модель немецкого бренда Stabila LD 420 Set 18378 выпускается в Венгрии и стоит 15 880 рублей. Прибор предназначен для работы с большими расстояниями и относится к категории профессионального инструмента. Дальномер полностью отвечает строгим международным требованиям, выпускается в соответствии со стандартом ISO 16331-1, отличается пыле- и влагонепроницаемым корпусом и не боится падений с высоты. Прибор работает от двух элементов питания типа ААА напряжением 1,5 В, вес его составляет 150 г, габариты длины, ширины и высоты – 155х80х220 мм.

• Дистанционная лазерная модель Hilti PD-E оснащена светодиодным дисплеем, изображения на котором хорошо видны даже при ярком солнечном свете. На приборе установлен датчик, способный измерять угол наклона до 360 градусов, что позволяет использовать его в качестве угломера. Изделие также оборудовано видоискателем и может использоваться вне помещений. Величина погрешности составляет 1 мм, дальность измерения – до 200 м, класс защиты – IP 65. Модель оснащена лазером 2 класса мощностью до 1мВт, способна работать в температурном диапазоне от -10 до 50 градусов и выпускается в габаритах 129х60х28 мм. Алкалиновых элементов питания хватает на 5 000 измерений, весит прибор 200 г, стоит 24 000 рублей.
• Модель китайской сборки Instrumax Sniper 50 IM0107 выпускается в соответствии со стандартом IP54 и оснащена лазерным диодом с длиной волны 650 нм, способным работать с расстояниями до 50 м. Жидкокристаллический дисплей оборудован яркой подсветкой, вес прибора составляет 115 г, а в качестве источника питания используются три батарейки типа ААА напряжением 1,5 В. Дальномер имеет две точки отсчёта, весит 250 г, производится в габаритах 174х126х66 мм и стоит 3 159 рублей.

• Лазерный дальномер японского производства Makita LD050P предназначен для измерения расстояний дальностью до 40 метров, однако при наличии отражателя диапазон увеличивается до 50. Встроенный микропроцессор способен складывать и вычитать расстояния, а также вычислять площадь и хранить в памяти 5 последних результатов. Питается прибор от двух батареек типа ААА напряжением 1,5 В, имеет 2 точки отсчёта и весит 260 г. Модель не приспособлена для работы со штативом и не имеет прицела, из-за чего относится к категории непрофессионального инструмента и прекрасно подходит для домашнего использования. Устройство выпускается в размерах 180х130х65 мм и стоит 5 519 рублей.
• Модель американского бренда Dewalt DW 03050 выпускается в Венгрии, предназначена для ремонтно-строительных работ и способна выполнять замеры на расстоянии до 50 м. Микропроцессор может выполнять весь стандартный набор вычислений, хранить в памяти 5 последних результатов и производить измерения как в метрической, так и в дюймовой системах. Изделие соответствует классу защиты IP65, благодаря чему не пропускает пыль внутрь корпуса и может использоваться под дождём. Весит устройство 280 г, работает от двух батареек типа ААА, выпускается в габаритах 180х126х75 мм и стоит 6 925 рублей.
• Лазерный дальномер Tesla M-40 Touch способен работать в диапазоне от 20 до 40 м, работает от элементов питания ААА и имеет погрешность 2 мм. Прибор может эксплуатироваться при температуре от 0 до 40 градусов, оснащён лазером 2 класса с длиной волны 630 нм и предназначен для домашнего использования. Стоимость прибора составляет 2 550 рублей.

О том, в каких случаях применяется лазерный дальнометр, смотрите в видео ниже.

Зависимость техники от условий

Дальномер имеет два функциональных блока: излучательный, в составе которого есть лазерный диод, и приемник. За счет электромагнитной волны возникает лазерный луч. Сама волна производится дальномером, далее она отражается от рабочей плоскости, будь то полы, стены, потолок или другая рабочая сторона объекта. После этого идет ее возврат в приемник. Каждая волна имеет свою амплитуду и длину. Последний показатель изначально известен вычислителю дальномера, поэтому дальнейшие его вычисления производятся за счет принципа сложения всех длин волн, которые прошли путь до объекта и обратно. После этого выполняется деление данной суммы надвое. А если есть «обрезанная» волна, то и ее показатель приплюсовывается.

Сравнительные характеристики нескольких моделей лазерного дальномера.

Полученная цифра выводится на дисплей прибора. Измерительная величина, то есть метры или сантиметры, устанавливается по личным требованиям.

Дальномер отлично справляется в условиях закрытых помещений, так как в этом случае расстояния имеют небольшие значения, а помехи и вовсе отсутствуют. А что касается природы, то тут есть несколько факторов, которые могут создать погрешности в работе:

Солнце. Зачастую цвет лазеров является красным, поэтому чем ярче поверхность, тем хуже видна конечная точка

Почему это так важно? Потому что дальномер должен уметь обработать сигнал, а он будет слишком слабым, что может повлиять на точность показаний. Поэтому в темное время суток показания лазерного дальномера более точны.
Загрязненность окружающей среды

Лучший вариант – если работа проводится за городом, так как воздух там прозрачнее. В условиях загазованности или туманности опять-таки возникает риск возникновения погрешностей.
Надежность крепления дальномера. Ручные измерения всегда сопровождаются неточностями. Поэтому лучше для замеров использовать специальный штатив. Кстати, многие современные приборы имеют уже в стандартной комплектации такой элемент.
Рабочая поверхность. Если измеряемая плоскость будет иметь темный цвет или шершавую структуру, то луч станет поглощаться. Поэтому для таких целей используют светлую поверхность, которая за счет гладкости и цвета помогает повысить коэффициент отражения.

Как выбрать лазерный дальномер

При выборе лазерного дальномера советуем определиться с теми задачами, для которых он приобретается. От этого будут зависеть и характеристики гаджета.Максимум и минимум измерений. Для дома подойдет лазерная линейка с дальностью до 30 метров. Но для измерений на улице или в больших помещениях имеет смысл покупать прибор с высоким максимумом (100 и более метров). Минимум связан с тем, что лазерный дальномер не может измерять маленькое расстояние, как обычная линейка. У одних приборов этот показатель составляет около полуметра, у других — только пять сантиметров (чем дороже, тем шире шкала измерений).

Количество точек начала отсчета. Отсчет можно вести от верхнего края электронной рулетки, нижнего края и скобы (см. выше). Чем больше точек отсчета, тем точнее измерения.

Функционал

Помимо функциональных возможностей (расчета площади, объема, непрерывных измерений, сохранения измерений в память и пр.) советуем обратить внимание и на наличие автоотключения, жидкостного уровня для точной установки прибора, возможности установки на штатив, наличие дополнительных функций (уклономера, видоискателя, цифрового уровня и пр.)

Длина волны и класс лазера. Чем короче длина волны, тем лучше видно луч. Измеряется эта величина в нанометрах. Класс лазера характеризует его мощность и безопасность для глаз. Чем выше класс, тем мощнее луч. Его лучше видно в сложных условиях, но и опасность повреждения глаз при попадании в них лазерного луча возрастает. Безопасным и наиболее распространенным считает второй класс, в то время как использовать дальномер с лазером третьего класса рекомендуется только в защитных очках.

Другие характеристики. Среди них диапазон рабочих температур, подсветка и звуковая индикация, комплектация (наличие USB-зарядки, штатива, сумки, ремешка, адаптера), степень защиты от ударов, влаги и прочего и габариты прибора.

Устройство лазерного дальномера

Лазерный дальномер предназначен для измерения расстояний. Работа этого прибора основана на следующем принципе: он посылает лазерный сигнал, который отражается от объекта и возвращается обратно, измеряет время его прохождения и относительно него высчитывает расстояние до объекта. Большинство современных дальномеров имеет компактную форму и удобны в применении. Чтобы пользоваться таким устройством, не нужно особых умений. Лазерные измерители расстояния получили широкое распространение в астрономии, строительстве, военной отрасли и навигации. Дальномеры также применяются для топографических съёмок.

Фотогалерея: разновидности лазерных дальномеров

В строительстве лазерный дальномер часто используется для измерения расстояния до стен и порогов. С его помощью можно также вычислять площади помещений. Прибор нужно установить на нужную опцию, установить на рабочей поверхности и направить лазер на интересующий объект, например, противоположную стену. Для получения более точных показаний дальномер необходимо устанавливать строго перпендикулярно. Для облегчения этой задачи в строительных лазерных измерителях имеется специальный уровень с пузырьком.

Основные элементы строительного дальномера

1. Оптический лазерный излучатель — служит для генерирования и посылки луча в нужную точку.
2. Оптический отражатель — принимает отражённый луч.
3. Компьютерный преобразователь или микропроцессор.
4. Встроенная программа вычислений — предназначена для обработки результатов измерений и выдачи их в нужном виде.
5. Фиксатор дальномера.
6. Оптический прицел — позволяет направить луч точно в нужное место.
7. Пузырьковый уровень.

Критерии выбора лазерного дальномера

Главное, чтобы прибор мог справиться с поставленной задачей

Чтобы не ошибиться, рекомендуется обратить внимание на несколько важных факторов

Место проведения измерений

При ярком солнечном свете лазерный луч можно визуально распознать на расстоянии до 10 м. Для замеров на более дальних дистанциях в дальномер должен быть встроен оптический или цифровой визир. При работе на больших открытых площадках следует выбирать устройства с повышенной дальностью и точностью. В помещениях можно использовать любую модель.

Условия

Уровень защиты большинства современных дальномеров — IP54. Первая цифра обозначает степень пыленепроницаемости. Показатель 5 говорит о том, что попадание пыли внутрь корпуса в малых количествах не исключается, однако работе прибора это не помешает.

Вторая цифра – защита от влаги. Дальномер с уровнем 4 вряд ли выдержит полное погружение в воду, однако вполне может работать под дождём и брызгами.

В большинстве случаев таких параметров бывает достаточно для бесперебойной работы устройства. Однако если на площадке в большом количестве присутствует мелкая пыль или на прибор может попасть вода, рекомендуется выбрать модель с усиленной защитой либо купить специальный чехол.

Косвенные измерения по теореме Пифагора

Многие лазерные рулетки имеют функцию проведения косвенных измерений и вычислений согласно теореме Пифагора. Например, если требуется вычислить гипотенузу по значениям двух сторон треугольника, либо наоборот – узнать значение одной стороны, если известна длина гипотенузы и другая сторона.

Для этого прибор переводится в соответствующий режим, затем нажимается клавиша замера и проводится первое необходимое измерение. После того, как замер сделан – то же самое производится со вторым замером. В результате прибор выдаст не только значение двух измеренных сторон, но и значение гипотенузы, либо второй стороны.
