Самостоятельно делаем канализацию на дачном участке

Основные этапы обустройства канализации

Правильный порядок действий позволит рационально распорядиться отведенным бюджетом и временем на прокладку системы. Алгоритм работы следующий:

• Первый этап – проектирование. Необходимо создать две схемы автономной канализации (внутренней и наружной части) с привязкой к конкретному объекту. Поскольку вы делаете проект для себя, не обязательно придерживаться норм разработки конструкторской документации, будет вполне достаточно простого эскиза с указанием размеров. Это не только даст полное представление об объеме предстоящих работ, но и позволит составить смету на необходимые материалы.
• Второй этап – закупка материалов. Не следует выбирать дешевую продукцию из страны восходящего солнца. Проверяйте качество товара, поскольку от этого зависит надежность системы. Также заметим, что отечественные производители тоже выпускают хорошую продукцию.
• Третий этап – монтаж внутренней разводки, установка сантехнического оборудования и его подключение к системе. Рекомендуем предварительно разметить трасу прокладки, вполне возможно, что в процессе этого могут обнаружиться не учтенные в проекте факторы, например стальные балки на пути прокладки труб.
• Четвертый этап, необходимо провести разметку на местности для внешней части канализации (траншеи для труб, котлован под систему чистки и дренажные поля).
• Пятый этап — земляные работы. Это самая трудоемкая часть. Проще привлечь для этой цели спецтехнику (если имеется такая возможность), что существенно ускорит процесс. Необходимо выкопать траншею под трубу очистному накопителю, котлован под него и обустроить дренажные поля. Копать лучше в «сухое» время года, например, в августе – сентябре. В идеале, желательно выкопать котлован и установить в него очистную конструкцию в течение одного дня.
• Шестой этап – установка очистной системы, укладка внешних труб, обустройство дренажных полей, соединение всех элементов в единую систему.
• Завершающий этап – тестирование внутренних и внешних частей системы. Если все в порядке, то производится засыпка грунтом внешних элементов, в противном случае предварительно исправляются недоработки.

Зависимость от грунта

Схема септика из кирпича.

Сегодня для дачи можно использовать различные типы септиков. они могут быть изготовлены из пластика или металла, кирпича и обычных колодезных колец. Вид грунта оказывают сильнейшее влияние на метод фильтрации, а значит и на обслуживание локальной канализации, ее стоимость. Для песчаных почв рекомендуется использовать специальные септики с полями орошения, так как в данном случае нет препятствий для отвода воды. Простой фильтрующий колодец не подойдет, так как для него необходима слишком большая площадь.

Отлично себя зарекомендовали и устройства с биологической очисткой, которые позволяют все сточные воды отфильтровывать и потом сливать непосредственно в грунт. Биологические фильтры являются самым лучшим вариантом для дачных септиков. Они простые в обслуживании, все стоки очищаются до степени возможности их слива в водоемы. Обработанная вода может применяться в технических нуждах, ее направляют для полива огородов, для обслуживания теплиц. Подобные септики позволяют сильно сэкономить на водоснабжении, так как сточные воды используются повторно.

Оборудование

Схема монтажа автономного септика.

Чтобы выполнить монтаж на глинистых грунтах без проблем, стоит приобрести септики с биофильтрами и почвенной фильтрацией. Для последнего случая рекомендуется использовать дополнительный песчаный фильтр, применять оборудование, предназначенное для отвода грунтовых вод. Их обслуживание довольно дорогостоящее, сложное, необходимо постоянно чистить фильтры, заменять их. Специалисты советуют применять биологические методы очистки, так как грунт не оказывает на подобное оборудование никакого влияния.

Если грунтовые воды расположены близко, то канализационные септики с почвенной фильтрацией использовать нельзя.

В данном случае рекомендуется устанавливать только специальные септики с возможностью биологической очистки, корпус емкости должен быть изготовлен из пластика

Такое условие обязательно, так как ни один другой материал не сможет гарантировать герметичность, а это обстоятельство важно для водонасыщенных грунтов. Если не обеспечить герметичность, то почвенные воду могут оказаться зараженными, а это отрицательно скажется не только на экологии участка, но и может стать причиной распространения заболеваний. Чертеж септика из еврокуба

Чертеж септика из еврокуба.

Чтобы своими руками установить на даче септик, придется сначала определиться с его типом, получить соответствующее разрешение. После того как разрешение от СЭС на руках, необходимо приготовить следующие материалы:

• бетонный раствор;
• бетонные кольца (подходят колодезные);
• чугунный люк;
• плиты;
• еврокуб.

Первый этап устройства локальной канализации – установка бетонных колец опускным методом. Это означает, что сначала укладывается одно кольцо, под ним аккуратно выбирается грунт. Когда кольцо опускается, сверху устанавливается новое, продолжаются работы по выемке грунта. Все стыки между кольцами необходимо тщательно заделать, чтобы стоки не попадали в окружающий грунт и не заражали его. Но такой вариант – один из самых простых, многие специалисты сегодня советуют устанавливать еврокуб, который производится из ПВХ.

Его установка не отличается сложностью. Сначала выкапывается котлован по размерам будущего септика, после чего либо заливается на дне бетонная плита, либо устанавливается уже готовая. Такие работы сложные из-за того, что необходимо использовать строительную технику для копки и укладки плиты. После того как фундамент готов, в него необходимо вмонтировать железные кольца, которые будут нужны для крепления бочки. Еврокуб аккуратно опускается в котлован, его необходимо зафиксировать цепями к кольцам. Если этого не сделать, то даже полный септик просто вытолкнет давлением грунта в зимнее время. После укладки проводятся теплоизоляционные работы, то есть септик по бокам защищается слоем утеплителя, затем вокруг насыпается гравий и песок. Нельзя забывать о подключении всех канализационных труб и сетей до того момента, как будет сделана засыпка септика.

Септик – это неотъемлемая часть локальной канализационной системы. при помощи которой собираются все стоки. В емкости они накапливаются, проходят первичную обработку, отфильтровываются при наличии установленного фильтра. Сегодня используются самые различные септики, которые различаются не только своими формами, но размерами, принципом работы. Самыми простыми являются выгребные ямы со стенками из бетона, более сложные – септики ПВХ с несколькими отделениями. Все их можно установить своими руками, работа эта доступна каждому, но требует предварительного проектирования и получения специального разрешения.

Схема поможет избежать аварийных ситуаций

Схема канализации и водопровода – это чертёж, план, официальный документ, который нельзя выбрасывать. Он пригодится, если будут рыть траншеи и не только в этом случае.

На ней изображаются основные элементы, их положение и трубы, подведённые к ним. Правила СНиП помогут их правильно разместить. После того как схема начерчена, следует составить смету, закупить материалы.  Первым монтируется стояк, далее прокладываются трубы.

Или же следует обсудить эту проблему со специалистом, который поможет решить проблему с учётом индивидуальных особенностей ситуации. Канализация на даче устанавливается обычно безнапорная

Поэтому так важно монтировать трубу на уровне фундамента.

Автономная канализация на участке – комфорт, который по карману всем. Установить её не проблема. Главное, решиться. Возможно, придётся перепланировать сад, огород

Важно выбрать время правильно, чтобы ценные сорта сохранить. Благодаря такой модернизации дача превратится в любимое место для активного отдыха.

Альтернатива. Биотуалеты

Биотуалеты При отсутствии центрального водоснабжения на даче можно поставить биотуалет (желательно торфяной). Подобные приборы компактны и состоят из двух емкостей:

• верхней, предназначающейся для хранения сухого торфа, также на нее устанавливается сидение;
• нижней, в которой экскременты компостируются.

Торфяной туалетНесмотря на пластиковый корпус, биотуалет достаточно прочен и способен выдерживать вес до 250 кг. Стоит заметить, что есть и электрические модели таких туалетов – они не менее эффективны торфяных, но и стоят соответственно. Кроме того, они нуждаются в подключении к бесперебойному источнику питания.

Биотуалеты и аксессуары

Оборудование и трубы

Внутренняя разводка

В идеале канализация дачного дома проектируется вместе с разработкой проекта самого здания. Однако такая возможность у нас есть далеко не всегда, так что часто приходится прокладывать коммуникации в уже готовом стоянии, которое к тому же активно эксплуатируется.

Трубы и фитинги для монтажа

Работы выполняем по такой схеме:

1. Вначале выбираем, где у нас будут находиться сантехнические приборы – унитаз, раковины, душевые кабинки и т.д. Желательно располагать их как можно компактнее и поближе к наружным стенам – так мы уменьшим масштаб разрушений при прокладке трубопровода.
2. Затем намечаем линию, по которой будет проходить трубная разводка. По этой линии в стенах проделываем отверстия, диаметр которых позволит пропустить через них канализационную трубу.

1. Если планируется скрытый монтаж коммуникаций, то в стенах пробуриваем штробы нужного размера. В штробах устанавливаем хомуты для фиксации труб.

Скрытая прокладка в штробах

1. Затем приобретаем сами трубы (полипропиленовые, полиэтиленовые или поливинилхлоридные). Для подключения унитаза нам будут нужны элементы диаметром не менее 100 – 110 мм, для душевой кабинки – до 80 мм, для раковины – 45 – 50 мм.
2. Трубы укладываем с уклоном в сторону слива (2 -3 мм на погонный метр). Соединяем детали в единую систему либо с помощью фасонных частей и установленных в них резиновых колец, либо с помощью клея. Полиэтиленовые и полипропиленовые изделия для напорной канализации (т.е. оснащенной отдельным нагнетающим насосом) также можно сваривать применением специальных электрических паяльников.

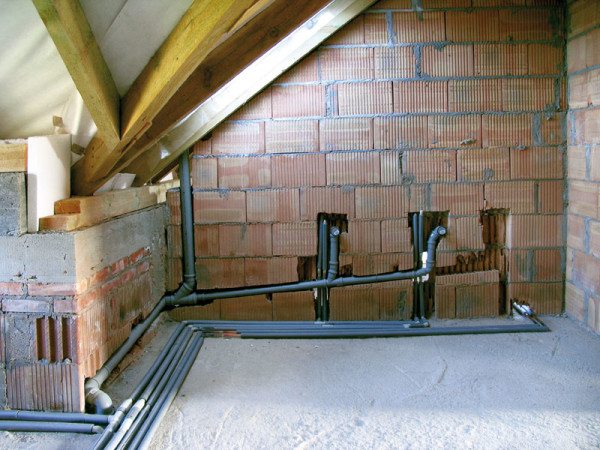

Трубная разводка, готовая к подключению сантехники

1. В фундаменте или цоколе ниже уровня грунта проделываем отверстие. Выводим в это отверстие сливную трубу, после чего герметизируем место выхода канализации из дома с применением теплоизоляционных материалов.
2. Только после того как все трубы будут проложены и зафиксированы на несущих конструкциях с помощью хомутов, проверяем герметичность соединений, восстанавливаем отделку и приступаем к монтажу самого оборудования – унитазов, раковин, моек и т.д.

Сливная труба

Далее устройство канализации на даче своими руками предполагает прокладку трубы, по которой стоки будут поступать в резервуар – септик или выгребную яму.

Эта задача тоже не отличается сложностью, но вот времени на работу придется потратить довольно много:

1. Для начала выкапываем траншею, соединяющую дом с местом установки септика. Глубина траншеи должна составлять не менее 0,7 – 1 м, поскольку именно до такого уровня обычно промерзает грунт.

Фото участка на выходе из дома

1. Траншею копаем с уклоном в сторону движения стоков. Оптимальный уклон для наружной канализации составляет около 3 см на 1 погонный метр.
2. Чтобы частично утеплить трубу и защитить ее от повреждения при сжатии, засыпаем дно траншеи смесью песка и гравия. Слой подсыпки толщиной до 15 см увлажняем и тщательно трамбуем.
3. Прокладываем трубу, предназначенную для наружного использования. Сегменты трубопровода соединяем между собой и тщательно герметизируем стыки во избежание протечек.

Труба в траншее

1. Один конец трубы присоединяем к выводу из дома, второй оставляем свободным для присоединения к септику или заведения в выгребную яму.
2. Траншею засыпаем землей. Грунт тщательно трамбуем, но при этом следим, чтобы коммуникации не были повреждены.

Модернизация простой дренажной ямы

Особенности размещения дренажного колодца.

Вот и все, срок службы ямы подошел к концу, производите ее откачку чуть ли не каждый месяц. Назревает вопрос о новой канализации на дачном участке. Но это накладно, да и времени отнимет немало. Выход из ситуации есть, нужно провести небольшую модернизацию канализации. Для этого вам потребуется гравий крупной фракции (около 5 см). Последовательность действий такая:

1. Выкапываете две одинаковых траншеи. Они должны быть расположены под углом 90 или 180 градусов друг к другу.
2. Размеры траншеи: глубина — около 1 м, длина — от 5 м, ширина — 0,5-0,75 м.
3. Засыпаете на дно слой песка (не более 0,1 м).
4. Поверх него засыпается гравий на половину глубины траншеи. Суммарный расход материала можно посчитать, зная точный объем траншей. В данном случае — 3,75 куб. м для каждой траншеи.
5. В середине производится укладка трубы с отверстиями, через которые вода будет уходить в почву. Она укладывается на песчаную подушку, и вокруг нее насыпается слой гравия мелкой фракции. При этом желательно делать уклон трубы. Высшая точка должна находиться возле ямы.
6. Поверх трубы насыпается слой гравия крупной фракции.
7. Слой грунта толщиной не более 10 см укладывается поверх гравия.

Уровень воды в самой канализации всегда будет ниже 1 м от поверхности. Можно произвести монтаж такой системы без использования перфорированной трубы. Вода все равно будет уходить в почву по траншеям с гравием. И срок службы сооружения увеличится.

Внутренняя канализационная разводка

Схема внутренней канализационной системы

Разводка канализации в частном доме своими руками представляет собой систему горизонтальных трубопроводов, идущих от санитарного оборудования к вертикальной трубе – стояку. Последний соединяется с магистралью, выводящей стоки наружу.

Именно с прокладки всех трубопроводов и подключения их к сантехнике начинается процесс монтажа водоотведения и утилизации сточных вод. Оптимальный вариант – проведение этих работ еще на этапе строительства дома, что бывает не всегда. Но в небольшом доме вполне можно провести простые канализационные сети уже тогда, когда в нем живут люди. ак сделать септик из покрышек своими руками, Вы жете прочитать в нашей статье.

В любом случае необходимо соблюдать некоторые правила и учитывать нюансы монтажа.

На фото пример уклона канализационной трубы

1.​ Чаще всего стоки отводятся от санитарного оборудования самотеком, тем более в простом дачном домике. По этой причине все трубы должны быть проложены с соблюдением определенного уклона:

• для труб диаметром в 50 мм – 30 мм на каждый погонный метр;
• 100 -110 мм – 20 мм;
• 150 мм – 8 мм.

И недостаточные, и чрезмерные углы наклона приводят к засорению труб.

Уклон для канализационных труб внутри помещений

Уклон	Прибор	Расстояние между центральным сливом и сифоном без вентиляции, см	Диаметр труб для систем слива, мм
Отводы от этого стояка	65-75
Ванна	1:30	100-130	40
Душ	1:48	150-170	40
Унитаз	1:20	до 600	100
Раковина	1:12	0-80	40
Биде	1:20	70-100	30-40
Мойка	1:36	130-150	30-40
Ванна, мойка, душ (слив комбинированный)	1:48	170-230	50
Центральный стояк	100

2.​ Между трубопроводом, отводящим стоки от санитарного оборудования, и самой сантехникой необходимо установить гидрозатвор или сифон. Это изгиб, в котором задерживается вода, препятствующая проникновению запахов из канализационной сети в помещение. Унитаз оборудован сифоном.

Сифон для раковины

Сифон для кухонной мойки

Сифон для ванной

3.​ Возле слива кухонной раковины стоит установить уловитель жира.

Жироуловитель под мойку

4.​ Диаметр труб, идущих от умывальника, душевой кабинки, раковины может составлять от 50 до 80 мм. Унитаз должен подключаться к стояку через трубу длиной не более метра и диаметром 10 см.

Пластиковые трубы для канализации

5.​ Унитаз нужно располагать в самой низкой точке горизонтальной разводки на этаже.

6.​ Внутренние дачные канализационные системы нуждаются в вентиляции, которая осуществляется при помощи выведения стояка над кровлей. Вертикальную трубу можно обрезать и в помещении, но тогда на ее верхнюю точку необходимо установить обратный клапан.

Вентиляция системы канализации

Все это надо учесть еще на этапе планирования

Важно также определиться с видом канализации:

• внутренняя разводка прокладывается в штробах в стене или в полу;
• наружная – крепится к поверхности стены при помощи специальных хомутов.

Весь процесс монтажа включает в себя несколько этапов.

Установка стояка

Внутренняя канализация. Монтаж выпуска канализационного стояка

Вертикальная труба – это внутридомовой коллектор, к которому подходят все трубопроводы. В нижней точке она подсоединяется к трубе, которая проходит через отверстие в фундаменте и выводит стоки из дома. Именно со стояка начинают монтаж внутренней канализации.

Шаг 1. В месте будущего вертикального коллектора на стене карандашом отмечают ось стояка. При необходимости делают штробу, по ширине и глубине немного превышающей диаметр трубы. Более простой случая – наружное крепление стояка к стене при помощи кронштейнов и хомутов.

Крепление стояков к стене производится под раструбом с шагом не менее 4 м

Шаг 2. Собирают предварительно трубопровод и прикладывают его к стене для проверки, не забывая о ревизионном люке и фитингах для подключения горизонтальной разводки. На этом этапе отмечают и места установки крепежей.

Шаг 3. Поправляют погрешности в сборке труб и с применением всех уплотнителей собирают стояк.

Монтаж стояка хомутами

Шаг 4. Подсоединяют стояк внизу к трубе, выходящей наружу, и крепят на стене при помощи хомутов. На этом этапе нужно позаботиться об организации вентиляции.

Теперь можно приступать к монтажу разводки.

Установка горизонтальных внутренних труб

Разводку также можно проложить в стене, полу или прикрепить к стене при помощи хомутов, находящимися друг от друга на расстоянии максимум в 50 см. Монтаж горизонтальных трубопроводов принципиально не отличается от стояка. Главное – не забыть про угол наклона.

Минимальный уклон канализационной трубы зависит от диаметра трубопровода

Собирать трубы начинают от стояка к сантехнике. На последнем этапе подключают к санитарному оборудованию.

Разводка канализации

На этом установку внутренней системы можно считать законченной.

Как провести водопровод в частном доме своими руками

Если дом только строится, систему водоснабжения в нем провести намного проще, чем устанавливать все в обжитом помещении. Следуйте пошаговой инструкции как провести водопровод в загородном доме своими руками от водопровода.

Предварительно составляется план, на котором распределяются места потребления воды, расположение бойлера, насоса и фильтров. На чертеже должны быть распределены все трубы и сопутствующая сантехника. Расстояние и количество материала рассчитываются и вносятся в план.

Провести водопровод можно различными методами. При последовательной (тройниковой) разводке и подключении потребителей или коллекторном соединении. Для маленьких частных домов это первый вариант лучше. В местах распределения устанавливается тройник своими руками со специальным отводом в разные стороны. Коллекторное соединение подходит для домов, где круглый год кто-то живет.

Такая разводка предполагает отвод труб от основного коллектора и распределение индивидуально для каждого помещения и точек водозабора. Потери напора подачи могут быть, но они незначительны. При периодичном и непостоянном проживании можно сэкономить и сделать последовательный тип соединения. При таком подключении можно пользоваться водой практически без ограничений.

Водопровод в частном доме легко провести не только от центрального водопровода, но и от колодца или скважины. В первую очередь на схеме отмечается источник воды. Затем укажите место установки напорного насоса и гидроаккумулятора. Тройник для разделения устанавливается за очистными системами. Тройник имеет запорный кран, это позволяет перекрыть воду на выходе. Первая труба предназначается для обслуживания дома, вторая — для уличного использования.

К распределителю присоединяется труба для холодного водоснабжения, к каждой точке распределения монтируются краны для запора. Труба для горячей воды подсоединяется к бойлеру и к коллектору для разводки распределения воды по системе водопровода в частном доме.

Выбор места для прокладки канализации

В первую очередь необходимо обследовать почву и характер местности, при выборе расположения канализационной ямы следует учесть:

• уклон поверхности вашего участка;
• обеспечение подъезда транспорта для очистки емкости;
• отдаленность от ограждений, построек и водоснабжения.

Зачастую дачные постройки предназначаются для временного пользования, поэтому здесь не потребуются объемные канализационные ямы, что значительно снижает затраты труда, материалов и денежных средств.

При этом грамотно составленный проект обеспечит выгодный расход труб и соблюдения всех коммуникационных тонкостей: ведь необходимо учесть расположение газовых труб, телефонного кабеля. Помимо этого водоснабжение и канализация чугунная на даче не должны пересекаться.

Составление проекта

Первоначально нужно составить проект. Это не просто прихоть, а обязательная процедура, которая позволит облегчить выполнение всей работы. Для составления проекта понадобится бумага, на которой указывается расположение дома, а также очистного сооружения и трубопроводов.

На основании составления проекта выбираются соответствующие материалы для сооружения трубопровода и очистительного сооружения. Рассчитывается размер очистительного сооружения исходя из таких критериев, как количество жителей, а также время пребывания на даче. На одного среднестатистического человека требуется около 200 литров стоков в сутки.

На основании проекта можно подсчитать затраты, которые потребуются для сооружения канализации на даче.

Центральная канализация

Безусловно, самый удобный вариант сделать канализацию на даче, это подключить ее к городской сети. Этот вариант имеет ряд существенных преимуществ:

• Экономия средств, подключение к городским коммуникациям окажется ощутимо дешевле, чем покупка и монтаж автономных септиков.
• Единственно обслуживание, которое вам понадобится в течение долгого времени, это вовремя оплачивать приходящие счета.
• Не будет необходимости следить за качеством очистки сточных вод, или постоянно вызывать ассенизаторов.
• Возможность переложить сложности оформления разрешения на подключение центральной канализации на специализирующиеся на этом фирмы.

Единственным недостатком центральных сетей является их малая зона покрытия, поэтому если рядом с вашей дачей не проложена городская канализация, вам придется ее делать своими руками.

Альтернатива: биотуалеты

• предотвратить распространение неприятного запаха;
• избавиться от накопившихся отходов быстрым и гигиеничным способом: к примеру, некоторые биотуалеты оборудованы большими одноразовыми биоразлагающимися пакетами.

Существуют модели биотуалетов, которые подобно обычным унитазам оборудованы сливным бачком. Бывают, также, и сухие биотуалеты. К последним относятся, например, торфяные туалеты. Каждый раз при пользовании таким туалетом отходы необходимо присыпать торфом, который не только предотвращает контакт с воздухом (исключается появление неприятного запаха), но и превращает их в безопасное удобрение.

Полезные мелочи и практические советы

• Мокрые помещения (кухня, ванная) разумно располагать рядом и одновременно как можно ближе к центральному стояку. Это поможет сократить длину канализационных коммуникаций до стояка, что облегчит установку и дальнейшее обслуживание.
• Объемный проект (бассейн, баня, сауна), дополнительная сантехника означают большой объем стоков. Потребуется тщательно проектированная схема подачи и отвода воды, дополнительные стояки и септики, подключение насоса.
• Трубы для канализации в частном доме можно располагать под полом, в стенах или прокладывать поверху. Возле мойки, в душе и в унитазе устраивается гидрозатвор, благодаря которому посторонние запахи не смогут проникнуть в помещения.
• Недопустимо произвольно менять уклон. Его увеличение приведет к ухудшению самоочистки системы и появлению сильных шумов. При уменьшении уклона замедляется ток воды, что чревато засором.

Контроль уклона при прокладке канализацииИсточник remontik.org

Сложный рельеф участка создает дополнительные проблемы для прокладки трубопровода с уклоном. В таком случае строят аксонометрическую схему, позволяющую определить положение элементов канализации в пространстве. Если сложные места нельзя обойти, выходом станет установка насоса.

Наглядно про некоторые нюансы канализации на видео:

Заключение

Грамотно спроектированная и организованная система канализации поможет создать  необходимый минимум комфорта для обитателей дома. Достижению этой достойной цели способствует привлечение профильных специалистов

И неважно, деревянный ли это дом или кирпичный – принципы работы системы везде одинаковы
