Строим теплицу по миттлайдеру: обзор конструкций + пошаговая монтажная инструкция

Постройка теплицы по Митлайдеру: расчет необходимого материала и инструментов

Перед началом работ для исключения лишних затрат или же недостатка строительных материалов производится их предварительный расчет.

В качестве примера будет использовано сооружение с древесным каркасом и покрытием из поликарбоната высотой 2,7 м, шириной – 3 м и длиной 6 м.

Фундамента

Для закладки фундамента необходим рубероид, арматура, песок и бетон марки М 200. Расчет проводится по каждой стороне периметра (3 м и 6 м).

Планируемая высота траншеи песчаной подушки – 10 см, а ее ширина – 20 см. Примерный требующийся объем песка составит 0,344 м3.

Для закладки ленты фундамента в расчет принимаются высота, равная 30 см и ширина – 20 см.

Расчеты проводятся аналогичным образом. Потребуется объем бетона, равный 1,032 м3.

Сотового поликарбоната

Расчет делается на основании определения площади покрытия по каждой стороне парника.

Принимая во внимание исходные допущения, всего потребуется 61,44 м2 материала. При этом поликарбонат рекомендуется приобретать с запасом

Арматуры

Для упрочения конструкции и формирования каркаса используются металлические прутья толщиной 8 мм, которые фиксируют соединительными элементами, локализованными на расстоянии 30 см друг от друга. Учитывая, что каждая сторона периметра укрепляется 4 горизонтальными прутьями, общая длина требующейся арматуры составит 120 м.

Древесины

Для монтажных работ потребуются бруски:

для фундамента Стены, укосы, дверь, фрамуги, продольные балки крыши Стропилы крыши

  • 10*15*220 см № 18 для создания вертикальных стоек;
  • 10*15*270 см № 4 для поддержки кровли;
  • 5,5*8*200 см № 5 и 5,5*8*140 см также № 5 для создания стропильной системы;
  • 10*15*600 см № 2 и 10*15*250 см № 2 для выполнения нижней обвязки;
  • 10*10*600 см № 2 и 10*10*250 см № 2 для выполнения верхней обвязки;
  • 6*6*150 см № 14 и 6*6*30 см № 14 для выполнения форточек;
  • 6*6*200 см № 4 и 6*6*75 см № 4 для изготовления дверей.

Инструментов

Для выполнения работ потребуются инструменты для:

  • проведения измерений: измерительная рулетка, отвес, строительный уровень, большой угольник, карандаш либо маркер;
  • работы по дереву и металлу: ножовка, молоток, шуруповерт, шлифовальная машина либо наждачная бумага, молярная кисть, перфоратор, болгарка, электролобзик, пилка с мелкими зубьями, острый строительный нож, шнур с кольями;
  • работы с грунтом и бетоном: лопаты (штыковая и совковая); бетоносмеситель, емкости для воды, рукав для заливки бетона.

Выбор почвы и подготовка гряд в теплице

2 способа овощеводства:

  1. Узкие гряды с обычной почвой с огорода. Грядка – земляная полоска шириной 45-50 см, а длина ее будет равняться длине теплицы (или ширине, все зависит, в каком направлении вы сделаете гряды).
  2. Ящики-грядки представляют собой деревянные короба, высота которых достигает 20 см, устанавливаются непосредственно на земле и наполняются искусственной землей или торфом.

В чем преимущества таких гряд:

Подготовка удобрений по Митлайдеру (в г/см3 или кг/л).

  1. Обработка земли ведется на узкой полоске, растения высаживаются вплотную (соблюдается оптимальная геометрия для посадок).
  2. Имеются борта по бокам, что при поливе не позволяет воде выливаться в междурядья. Вода проникает только в зону под корневой системой, ни одна капля не пропадает зря.
  3. Искусственная почва позволяет заниматься овощеводством в тех районах, где почва слишком подтоплена или имеет каменистую структуру.

Материал для ящиков:

  • шифер;
  • доски;
  • бруски.

При обустройстве гряд нужно выполнить требования:

  1. Необходимо придерживаться строгой горизонтальности по всей ширине грядки.
  2. Расстояние между грядками нужно выдерживать 90-100 см.

Подготовленные грядки заполняют почвенной средой. Для этого нужно предварительно перемешать опилки с песком (пропорция 3/1) или песок с торофм в этой же пропорции. Эту почву необходимо поместить в ящики до краев. Далее удобряют почву смесью № 1. Преимущества такой почвы по методу Миттлайдера: искусственная почва легко и быстро прогревается, болезни в ней отсутствуют, она не спекается и не трескается. По своему составу почва идеальна, а подкормка дает ей необходимые питательные вещества для растений.

Способ приготовления смеси №1. 900 г извести, 400-450 г нитрофоски, 15-30 г бора. Все тщательно перемешивают. Затем это количество удобрений нужно распределить на расстояние в 9 м

Выполняя эту процедуру, важно рассыпать удобрение по всей поверхности почвы. Граблями или тяпкой размешивают смесь с почвой

Заключительный шаг – выравнивают поверхность граблями. Почву не меняют каждый год, а досыпают до необходимой высоты свежим составом.

Теплица по Митлайдеру: расчеты и чертежи проекта

Перед проведением всех строительных действий необходимо правильно выбрать место для возведения этого сооружения. Участок для теплицы Митлайдера должен хорошо освещаться солнцем. Для застройки предпочтительней выбирать землю с ровной поверхностью. Участок нужно расчистить от мусора, камней и корней.

Если теплица будет сооружаться на склоне, то необходимо позаботиться о создании террас. Стенки таких ступеней нужно обязательно укрепить, чтобы избежать сползания грунтовых масс.

Стандартные размеры этого парника составляют в ширину — 6 м, длину — 12 м, высоту от 2,5 до 2,7 м. Эти параметры определяют классический вариант сооружения, но не являются предельными. Это даёт возможность возвести теплицу в соответствии с размерами участка. Оптимальным материалом для её покрытия, является сотовый поликарбонат.

Любая постройка, даже такая простая, как теплица, требует составления чертежей и схем.

Оптимальные параметры

Чертеж и расчет теплицы

Готовые чертежи теплиц по Митлайдеру можно легко найти в интернете, но расчетом необходимых материалов придется заняться самостоятельно. Для строительства можно использовать древесину или металл (рисунок 3).

Мы приведем количество материалов для строительства стандартной теплицы размером 12 х 6 х 2,7 метра из дерева. Вам понадобятся:

  1. Брусья для центральных стоек сечением 100 х 100 мм и длиной 3,05 метра (5 штук);
  2. Бруски для монтажа боковых стоек такого же сечения, но длиной 2,15 метра (10 штук);
  3. Рейки для стропил (50 х 75 мм) длиной 3 метра (42 штуки);
  4. Деревянные рейки для строительства боковых шпросов (сечение 50 х 75 мм длиной 1,5 метра). Всего таких заготовок понадобится 32;
  5. Рейки аналогичного сечения длиной 2,4 метра, из которых будут изготовлены дверные стойки (16 штук);
  6. Брусья по 6 метров (8 штук), которые будут выполнять роль конька и балок;
  7. Доски для нижней обвязки (сечение 25 х 200 мм) и трехметровые угловые раскосы (всего 24 штуки);
  8. Тонкие рейки для фиксации полиэтиленовой пленки и крепежные элементы (саморезы, шурупы, гвозди и др.).

Рисунок 3. Примеры чертежей для строительства своими руками

Все деревянные элементы будущего каркаса нужно обязательно обработать антисептиком и просушить. Так вы защитите детали от грибков и плесени, которые особенно активно развиваются во влажной среде, и конструкция прослужит гораздо дольше.

Особенности монтажа

Когда все необходимые материалы заготовлены, можно приступать к непосредственному монтажу. В первую очередь нужно правильно выбрать и подготовить участок под будущую теплицу. Желательно выбирать ровную площадку, которая хорошо освещается солнцем в течение всего дня. Почву нужно разровнять и проверить уровнем. Этот этап очень важен, так как на неровном участке постройка будет крениться в сторону и каркас может начать разрушатся.

Сборка конструкции начинается со строительства основы. Для этого заранее подготовленный брус укладывают в каркас, а его углы скрепляют саморезами или болтами. Чтобы проверить точность основания, следует измерить две его диагонали: если их длина совпадает, значит, каркас имеет правильную форму. Далее с помощью строительного уровня нужно проверить точность расположения брусьев. Если все было сделано правильно, нужно вбить колышки на выбранном участке, уложить основание и прикрепить к колышками саморезами. Части колышек, которые выступают над брусом, следует спилить.

Монтаж каркаса проводится в следующей последовательности:

  1. Боковые стены сбивают на ровной поверхности и проверяют их симметричность путем измерения диагоналей. Если все в порядке, на них устанавливают укосы.
  2. Далее боковые стены устанавливают строго вертикально и прикрепляют саморезами к основанию.
  3. Брусья сечением 50 х 75 мм используют для строительства торцевых стен. Стойки устанавливают на расстоянии 70 см друг от друга.
  4. После этого можно приступать к установке окон. Основание оконной рамы должно соответствовать уклону крыши и находится под уклоном в 30 градусов. Из подготовленных брусьев делают 2 окна и устанавливают их на каркасе, используя навесы и фиксаторы. Также необходимо собрать каркас двери.
  5. Далее переходим к монтажу крыши. В теплицах по Митлайдеру северный скат более крутой, чем южный, поэтому стропила северной стороны закрепляют на коньковом брусе, а южного – крепят к балке, которая находится на 45 градусов ниже. В результате по всей длине крыши образуется вентиляционное отверстие.

На завершающем этапе готовый каркас достаточно обшить поликарбонатом или пленкой. Если вы используете поликарбонат, то для его крепления используются специальные саморезы, а пленку можно прибить обычными гвоздями по примеру остекления окон, используя штапики и гвозди (рисунок 4).

Используем профильную трубу

Если в проживаете в регионе с холодным климатом и снежными зимами, двухскатная теплица вам определенно не подходит, так как снег с крыши придется регулярно счищать. Если этого не сделать, под весом снежного пласта каркас может разрушиться. Более выгодной в данном случае будет арочная постройка по Митлайдеру.

Чтобы каркас получился прочным, его рекомендуют делать из металла. Но, к сожалению, далеко не у всех есть возможность купить качественный металл и инструменты для его обработки. В данном случае отличным выходом из ситуации станет профильная труба. Она достаточно прочная, и готовый каркас сможет выдержать достаточно большой вес, но при этом работать с этим материалом легко.

Рисунок 4. Основные этапы монтажа

Для строительства арочной теплицы лучше выбирать профильную трубу сечением 50 х 50 мм, а для крепления элементов каркаса можно использовать обычные болты, хотя более надежное соединение получается при помощи сварки.

Разновидности теплиц-американок

На сегодняшний день такая конструкция давно утратила сходство с первоначально разработанным вариантом. Люди, по достоинству оценившие идею и принцип, стали благоустраивать ее по собственному разумению, приспосабливать для насущных нужд, габаритов и особенностей конструкции.

Существует множество дифференциаций по видам, используемым материалам, габаритам постройки. Все это родилось на основе собственных разработок и практического опыта, применения новых строительных материалов, использования новейших разработок строительной промышленности.

Традиционный вариант постройки – домик или тоннель, представляется самым несложным, однако у него есть свои особенности, вызывающие затруднения у дилетантов, впервые приступивших к строительству такого рода.

Арочная конструкция нравится большому количеству садоводов, уверенных в неоспоримых прерогативах такой постройки. Она более проста в монтаже, потому что возводится из отдельных арочных сегментов, строится в более короткие сроки и с заметно меньшими затруднениями при разработке. Дуговые конструкции сильно облегчают жизнь садовода-любителя еще и потому, что используются уже готовые дуговые элементы. Они позволяют и удлинить конструкцию, если созрела такая необходимость.

Специалисты уверены, что и у арочных конструкций есть свои недостатки – если строить в высоту более 2-х метров, необходимо дополнительное укрепление, особенно в регионах, где выпадает много снега. Основной аргумент – нарушение принципа строительства по Митлайдеру, уверенному, что материалы конструкции должны быть непременно натуральными, лучше всего – деревянными, чтобы избежать скопления конденсата.

Однако осовремененные методики строительства не только предлагают уже готовые чертежи из профильной трубысамых вариабельных размеров, но и готовые комплекты в продаже на специализированных рынках стройматериалов.

Постройка из дерева создала бы немалые сложности для начинающих или даже умелых строителей, потому что деревянные элементы плохо поддаются формированию в форме полукруга. На сегодняшний день цены на подобные конструктивные элементы совершенно демократичные.

Если учесть, сколько времени потребуется на обработку и формирование деревянного сырья, то экономия времени и усилий будет даже значительнее, чем небольшая разница в стоимости.

Теплица по Митлайдеру: описание

Это фамилия опытного специалиста. Профессионала своего дела по сельскохозяйственной науке. Именно он стал создателем теплицы, отличающейся существенно от используемых ранее конструкций. В нашей стране данную теплицу называют ещё «американка». На вид это небольшое сооружение. Характерной чертой его является наличие разно-уровневой двойной крыши.

Помещение напоминает тот же самый парник. Однако одна сторона крыши здесь устанавливается к северу, а другая к югу. Северная сторона крыши расположена выше уровня южной стороны. Между ними устанавливаются фрамуги. Данные фрамуги выполняет функции свободного проведения воздуха, чтобы обеспечить необходимую вентиляцию растениям. Таким образом, через открытые окна в теплицу поступает воздух с южной стороны, а тёплый воздух тем временем выходит.

Изготовление каркаса

Чтобы соорудить деревянный каркас, также будут нужны такие инструменты, как отвертка, шуруповерт, рулетка, пила, стремянка. А также другой инвентарь.Поскольку полученный каркас еще необходимо будет покрыть олифой или антисептиком. Если вы творческий человек, можно будет покрасить каркас краской.

Если брать за основу теплицу Митлайдера, то размеры будут следующие: ширина 6 метров, длина 12 метров, высота 2,7 метра. А высота стен 2 метра. Нижний уровень крыши будет расположен под углом 20 градусов. А угол северной стороны крыши — под углом 35 градусов. Допустимы изменения данных величин, если это необходимо. Однако не стоит слишком сильно отступать от стандарта. Потому что крыша может обвалиться. Либо функционировать строение будет не должным образом.

Чтобы сделать постройку более точно и безошибочно, лучше всего заранее сделать чертеж на бумаге. Или с помощью компьютера. В первую очередь готовится основа. Самые большие брусья следует обработать либо антисептическим препаратом, либо олифой. Это основа будет находиться практически на земле. Поэтому здесь не стоит скупиться. Чтобы исключить гниение материала. Далее нужно обрезать лишние элементы с помощью электролобзика. После этого следует сконструировать коробку. А также скрепить между собой брусья с помощью железных пластин и саморезов. Торцевые стороны коробки будут прикреплены посредством уголков.

Описание и особенности

Теплица по Митлайдеру может быть округлой, или выполненной в прямых линиях. Материалы тоже могут разниться. Современный рынок, обычно, предлагает алюминиевый каркас или из профильной трубы, оформленный поликарбонатом. Но, это не запрещает сделать американскую теплицу по старинке из стекла. Главное, соблюсти конструктивную особенность, ставшую прорывом своего времени – разноуровневую двухскатную крышу.

Выше северный скат крыши. Южный ниже. Различается и их уклон. У северного это 35 градусов, а у южного – на 10 градусов меньше. Перепад меж уровнями расположен ровно по центру теплицы и закрыт чередой фрамуг. Они откидываются вверх. Фрамуги, точнее форточки, располагают и на южной стенке теплицы.

Теплицы по Митлайдеру могут быть округлыми или с прямыми стенами

Через фрамуги на стенке поступает холодный воздух. Верхние же фрамуги на крыше — выход для теплого воздуха. Так обеспечивается эффективная вентиляция, исключающая перегрев растений. При этом, северная стенка теплицы глухая.

Вкупе с более высоким северным скатом крыши это исключает переохлаждение посадок. То есть, схема теплицы Митлайдера обеспечивает оптимальную температуру воздуха внутри нее без необходимости делать принудительную систему вентиляции.

Благодаря уникальному строению крыши в теплице образуется улучшенный воздухообмен

Все осуществляется с помощью естественной тяги. Это экономит бюджет. Теперь, вернемся к материалам. Хоть они могут быть любыми, есть наиболее выигрышные.

Каркас, к примеру, желательно делать из дерева, поскольку:

  • Его волокна впитывают конденсат, препятствуя его скоплению на стенках и потолке теплицы.
  • Малая теплопроводность дерева не дает ему, как быстро нагреваться, так и стремительно остывать.

За счет этих свойств, теплица на основе дерева имеет наиболее равномерную температуру внутри. Нагрев каркаса не контрастирует с прогревом воздуха. Поэтому в оригинале, у Митлайдера, теплицы были именно из бруска.

При установке теплицы, необходимо направить более высокую часть на север, а низкую — на юг

Инструкция по ходу строительства теплицы по Митлайдеру своими руками

Прежде чем начать строительство теплицы-«американки», на участке выбирают ровное место и очищают его от мусора и сорняков. При помощи рулетки и шнура выполняют разметку, забивая по углам будущего сооружения колышки. После этого измеряют ровность диагоналей размеченного прямоугольника и приступают непосредственно к строительству.

От того, насколько правильно будет выбрано место, зависит урожайность ранних культур

  1. Воспользовавшись штыковой лопатой или садовым буром, по контуру будущей конструкции устанавливают вертикальные стойки из деревянного бруса сечением 100х100 мм. Вкапывать их в землю необходимо на глубину не менее 0.45 м — от этого зависит устойчивость сооружения. Расстояние между соседними элементами боковых (длинных) стен составляет 1м, а для фронтальной и задней торцевой поверхности — 0.7 м. Для выравнивания стоек по верхней кромке используют натянутый на высоте строительный шнур.

  2. Через каждые 2 м по продольной осевой линии сооружения вкапывают центральные опорные (подконьковые) стойки длиной 3.05 м.

  3. Доской сечением 25х200 мм выполняют нижнюю обвязку теплицы. Крепление к столбикам удобно выполнять при помощи саморезов и шуруповёрта — в этом случае предотвращается расшатывание стоек.
  4. На торцевых стенах крепят укосы — они сделают каркас более жёстким.
  5. Из квадратного 50 мм бруса выполняют верхнюю обвязку каркаса.

  6. В верхней части центральных опор монтируют рамку фрамуг и форточки. В этих целях используется брус сечением не менее 75х50 мм, поскольку требуется обеспечить прочное крепление петель и долговечность открывающейся конструкции.
  7. К верхней (коньковой) и нижней части фрамужной рамки крепят стропила. Их делают из доски 100х40 мм, устанавливая её на ребро. Второй край каждого элемента перекрытия должен быть уложен заподлицо с брусом верхней обвязки. Расстояние между отдельными балками выбирают исходя из того, какой материал выбран для кровли. Если покрытие будет из полиэтиленовой плёнки, то стропила устанавливают на расстоянии 0.7 м друг от друга. Для поликарбоната шаг можно увеличить до 1 м«Северный» скат теплицы по Миттлайдеру должен быть круче «южного», поэтому для него используются удлинённые стропила. Проём форточки образуется благодаря установке поперечных элементов кровли на разной высоте. Его ширина должна быть не менее 45–50 см — это позволит достичь оптимального проветривания.

  8. На ровном, плоском месте из деревянного бруса 50х75 мм собирают двери. Детали рамки и центральный брус соединяют между собой при помощи металлических уголков или способом «в полдерева». Углы и места присоединения перемычки укрепляют при помощи треугольных укосов, сделанных и фанеры толщиной 7 мм.

  9. Таким же образом изготавливают форточку и крепят её к коньку при помощи рояльной петли.

  10. Устанавливают дверь.

После этого приступают к укрывным работам и обустройству внутреннего пространства теплицы.

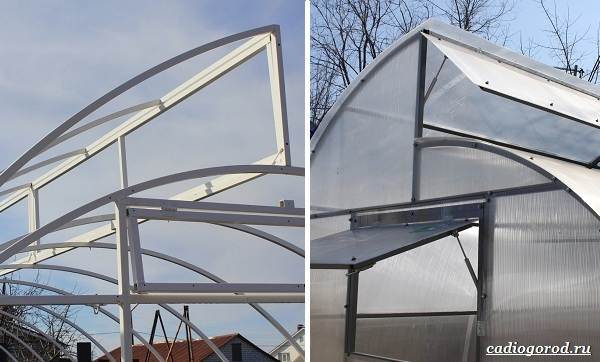

Нюансы изготовления арочного сооружения из профильной трубы

Арочная конструкция способна нести большую снеговую и ветровую нагрузку. Обтекаемая форма снижает ветровое сопротивление, а снег сам сходит со скатов. Можно приобрести готовую теплицу «Новатор» по Митлайдеру, а можно, при наличии навыков работ с металлом и соответствующего оборудования, изготовить ее самостоятельно.

Материалы и инструменты

Такую конструкцию уже не получится выполнить из деревянных брусьев, потребуется металлопрофиль. Для его обработки нужны следующие инструменты:

  • трубогиб;
  • ножовка по металлу или электролобзик;
  • сварочный аппарат с расходными материалами;
  • угловая шлифмашина;
  • шуруповерт или дрель;
  • измерительно-разметочный инструмент: рулетка, уровень, угольник, маркер;
  • сверла по металлу;
  • лопата;
  • емкость для замешивания раствора;
  • строительный миксер или насадка к дрели;

Необходимость в бетонном ленточном фундаменте изменит и перечень материалов:

  • металлопрофиль 30*30*1,5, оцинкованный или под покраску;
  • металлопрофиль 20*20*1;
  • арматура 4-8мм;
  • фурнитура дверей и форточек;
  • грунт и краска;
  • малярный инструмент;
  • растворитель и ветошь;
  • цемент, песок, щебень, вода.

Обязательно следует использовать средства индивидуальной защиты:

  • сварочную маску с адаптивным светофильтром;
  • костюм и обувь из негорючего материала;
  • спилковые краги;
  • респиратор для защиты органов дыхания.

При раскрое металлопрофиля нужно пользоваться защитными очками и перчатками.

Чертежи

Строение длиной 4м, высотой 2,58м и шириной 4,95м имеет 4 двери и 4 фрамуги. Общая площадь составляет 19,6 м2. Фрамуги выполняются отдельными. В качестве покрытия используется поликарбонатный лист толщиной 4-6 мм.

Чертеж теплицы по митлайдеру

Фундамент

Каркая и металлопрофиля и поликарбонатный лист весят существенно больше, чем деревянный, покрытии полиэтиленом. Поэтому придется возвести бетонный ленточный фундамент:

  • по периметру расчищенной и выровненной площадки выкопать траншею глубиной 500-600 мм и шиной 300мм;
  • устроить гравийную подушку толщиной в 70-100 мм;
  • собрать дощатую опалубку;
  • внутри нее собрать арматурный каркас, зафиксировать его сваркой или связать проволокой;
  • замешать раствор, добавив к одной части цемента 3 части песка и 5 частей щебня;
  • залить раствор в опалубку, выравнивая его правилом.

Фундамент нужно закрыть от осадков и дать ему выстояться 2-3 недели. При засухе и высокой температуре поверхность нужно периодически увлажнять, чтобы бетон не растрескался. После окончательного схватывания раствора опалубку демонтируют, а сверху укладывают слой гидроизоляции.

Каркас

Вертикальные стойки и горизонтальные брусья раскраиваются из металлопрофиля 40*40мм. Раскрой проводят на ровной сухой поверхности с помощью болгарки или ленточной пилы. Торцы сваривают на земле, далее переносят и крепят к фундаменту анкерными болтами.

Спецификация заготовок для торцевых стен приведена ниже:

  • 40*40, длиной 2980 мм: 2шт.;
  • 40*40, длиной 860 мм: 4 шт.;
  • 20*20, длиной 2980 мм:2 шт.;
  • 20*20; длиной 1980 мм: 8 шт.;
  • 20*20, длиной 1900 мм: 4 шт.

Теплица по Митлайдеру: схема сборки торца В качестве укосин применяют отрезки профиля 20*20 или труб диаметром 20мм длиной 400мм, концы обрезаются под 45о.

Для боковых стенок раскраивают следующие детали:

  • 40*40, длина 1920мм: 2шт;
  • 20*20, длина 1980мм: 4 шт.;
  • 20*20, длина 1920мм: 2шт.;
  • 20*20, длина 400мм, углы обрезаны под 45о:8 шт.

Центральная часть боковины Сначала устанавливаются центральные части боковых стен, потом к ним крепятся 4 угловых части.

Крепление поликарбоната

При выборе поликарбоната также нужно выбирать модель с защитой от ультрафиолета. Толщина листа зависит от климатического пояса, расчетной снеговой нагрузки и шага между стропилами. Более толстый лист обладает большей прочностью, но меньшим светопропусканием. Правильно установленный качественный поликарбонат служит до 7 лет.

Поликарбонат раскраивают монтажным ножом под размер и крепят с помощью кровельных саморезов с широкими обрезиненными шайбами. Каналы внутри листа должны располагаться вертикально. Перед тем, как ввернуть саморез, в месте установки сверлят отверстие диаметром 4 мм.

Для стыковки полос поликарбоната используют специальный Н-образный профиль. Края листов защищают С-образным профилем либо заклеивают прочным скотчем. Изгибать поликарбонат нужно обязательно вдоль каналов. Перегиб поперек полосок приведет к возникновению напряжений внутри листа и его быстрому разрушению.

Выстраиваем теплицу Митлайдера своими руками по чертежам

Завершает список значимых деталей выбор правильного покрытия для стен. В отличие от других моделей, где размеры и тип укрывающего материала строго прописаны в инструкции, работа американского новатора предоставляет больше поле для маневров.

Для того чтобы стройка оказалась результативной, необходимо всегда обращать внимание на комбинированные варианты. К примеру, конструктив на основе пленки и поликарбоната выдержит сильный мороз и летнюю жару

Строительство парника для высоких декоративных и сельскохозяйственных культур начинается с ответа на 2 вопроса. Как долго в течение года будет эксплуатироваться конструкция? Какая максимальная высота необходима?

В зависимости от полученных ответов, формируется логика дальнейших действий:

  • Минимальное расстояние в парнике как у Медведева или Митлайдера составляет 5-8 см;
  • Для полноценной работы зимой выбирает 3-слойное пленочное покрытие;
  • Если в населенном пункте часто отмечает град или сильный снегопад, верхняя часть постройки дополнительно усиливается;
  • Для чрезмерно высотных растений применяется дополнительный скос, как в парнике Медведева.

Другие особенности парника

Конструкция отличается следующими признаками:

  • стропила фиксируются на самой верхней балке;
  • широкая часть одного ската направляется к верху;
  • стропила с южной стороны закрепляются на коньке, расположенном ниже на 45 см от другого конька;
  • сформированный проем в 45 см позволяет легко смонтировать вентиляционную систему;
  • этот проем оснащается пленкой, стеклом или поликарбонатом.

Конструкция парника помогает оптимизировать все затраты, связанные с выращиванием рассады и применением теплицы

Благодаря этой идее, американский специалист смог завоевать заслуженное внимание к своей технологии

Разновидности культивационных сооружений Миттлайдера

Оригинальная миттлайдеровская теплица за время своего существования претерпела ряд видоизменений, поэтому сегодня можно выделить три основные модификации этого популярного в среде овощеводов сооружения.

Традиционная конструкция имеет вертикальные стены и плоскую двускатную крышу.

Оригинальная теплица Миттлайдера имеет внушительные габариты, поэтому для личного хозяйства размерысооружения можно уменьшить

Размеры канонической теплицы Миттлайдера: ширина — 6 м, длина — 12 м, а высота боковых стенок — 1.8 м. Вентиляционные проёмы расположены на южной стороне, что позволяет защитить растения от прохладного воздуха с северной стороны. Асимметрично расположенные плоскости крыши образуют зазор высотой 45 см, в который вмонтирована длинная форточка. Наклон кровли способствует схождению снежных наносов в зимний период, а прочные балки и вертикальные стойки с раскосами делают каркас жёстким и устойчивым. В качестве покрытия теплицы выбран прозрачный поликарбонат, который отличается достаточной прочностью и долговечностью.

Арочная плёночная теплица. Использование полукруглой крыши и покрытие из полиэтиленовой плёнки сделали строительство «американки» ещё проще и дешевле. В отличие от стандартных теплиц арочного типа, эта модификация миттлайдеровского культивационного сооружения делает более эффективной вентиляцию за счёт кровли, расположенной на двух уровнях.

Арочная теплица из металлических профилей и поликарбоната — настоящее украшение садового участка и гордость любого огородника

Теплицу Миттлайдера с двумя фрамугами относят к третьему типу, но по своей сути она представляет собой классическую «американку». Всё отличие от канонической конструкции заключается в дополнительной форточке, которую обустраивают под «южным» скатом крыши. С её помощью удаётся усилить вентиляцию, которой может быть недостаточно для теплиц, установленных в южных регионах.

Иногда дополнительную фрамугу заменяют парой форточек, установленных на «южной» стороне

Конструкционные особенности

Для реализации данного замысла на крыше монтируют два коньковых бруса: один над другим с разницей по высоте в 45 см.

Прочие особенности:

  1. большой внутренний объем. Такое решение позволяет предотвратить превышение относительной влажности, вызывающее гниение подавляющего число растений (высокие показатели воды в среде «припарку» любят только огурцы). Увеличивается тепловая инерционность, благодаря чему проще поддерживать температуру внутри на стабильном уровне. Погодные изменения отражаются на микроклимате не так быстро, и огородник успевает компенсировать их регулировкой системы отопления. Стандартный размер теплицы Митлайдера в плане — 6х12 м. Но строят и другие варианты, придерживаясь соотношения между сторонами 1:2. Например, 3х6 м;
  2. удобная высота. Позволяет огороднику стоять прямо, что значительно облегчает уход за растениями.

Сооружение с большими размерами в плане и по высоте подвергается значительным ветровым и снеговым нагрузкам, потому каркас митлайдеровской теплицы делают довольно прочным. Балки и стойки устанавливают с шагом в 2 м, углы усиливают подкосами. В качестве материала каркаса принято использовать древесину: в сравнении с металлопрофилем на ней меньше конденсируется влага.

Исключение составляют арочные теплицы: здесь стропила имеют форму дуги. Из древесины арки тоже делают: брус разрезают на тонкие ламели, промазывают клеем и, снова сложив стопкой, закладывают в вальму (специальный станок), где фиксируют в изогнутом виде до отвердения клея. Но обходятся такие дуги дорого, поэтому их применяют редко.

Прямые скаты располагают с такими уклонами:

  • южный: 20;
  • северный: 35.

Высота стен составляет 2 м. То есть при ширине 6 м высота верхнего конька составляет 2,7 м. Наличие фундамента — обязательно.

Поскольку сооружение каркасное, подойдет столбчатое основание, но лучше построить утепленное ленточное, причины две:

  1. предотвращаются потери тепла через грунт;
  2. исключается доступ во внутреннее пространство грызунов и вредных насекомых.

Утепление фундамента производят снаружи экструдированным пенополистиролом. Кроме него, нагрузку от сил пучения замерзшего грунта способен выдержать только керамзит, но этот материал применять нельзя, поскольку он впитывает воду.

Бюджетная альтернатива железобетонному ленточному фундаменту — деревянный брус сечением 100х100 мм, врытый в землю. Перед монтажом его защищают от гниения обработкой антисептиком или обжиганием, а от влаги — обмазкой битумной мастикой или заворачиванием в рубероид. Как и бетонный фундамент, брус укладывают на песчано-щебеночную подушку толщиной 15 см.

Каркас строится из профилей:

  • деревянный: брус сечением 75х50 мм;
  • стальной: профилированная труба сечением 50х50 мм.

Ввиду повышенной влажности рекомендуется применять оцинкованный металлопрокат.

Арку из квадратной трубы изготавливают так:

  1. на грунте вычерчивают дугу нужного радиуса. Делают это при помощи связанных веревкой двух колышков, один из которых помещается в грунт в центре окружности;
  2. вдоль дуги забивают поглубже в грунт несколько колышков или арматурных прутьев. Грунт должен быть сухим и твердым. В результате получится шаблон;
  3. на квадратной трубе делают с одной стороны болгаркой несколько надрезов через равные промежутки;
  4. сгибают трубу по шаблону из колышков, так чтобы края разрезов сходились;
  5. соединяют края разрезов электросваркой.

Обшивают каркас листами поликарбоната. При необходимости сократить расходы поликарбонат располагают только на крыше, стены же обшивают полиэтиленом. Последний крепится в два слоя — снаружи каркаса и внутри. Воздушная камера между двумя слоями служит теплоизолятором. Полиэтилен также недолговечен: его хватает от силы на два сезона.

Деревянное основание недолговечно, довольно скоро потребуется его замена. Потому крупные теплицы рекомендуется возводить на бетонном фундаменте.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
